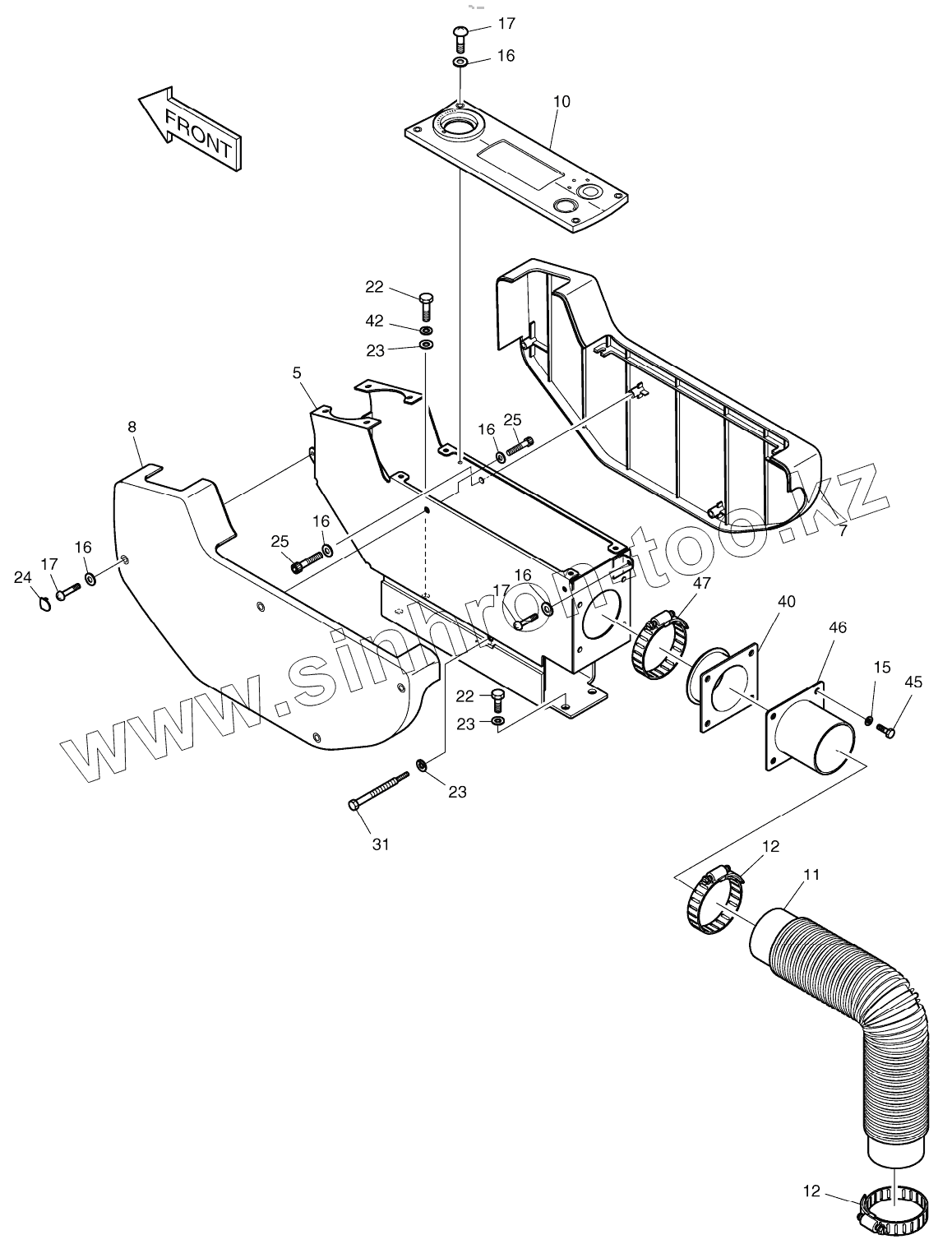

Каталог запасных частей к технике: Doosan S340LC-V. CONTROL STAND R.H.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
7
8
10
11
12
12
15
16
16
16
16
16
17
17
17
22
22
23
23
23
24
25
25
25
25
31
40
42
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
195-01710B 195-01710B STAND ASSY
195-01710C 195-01710C Stand assy
195-01710E 195-01710E Stand assy
195-01710G 195-01710G STAND ASS'Y
195-01710H 195-01710H STAND ASS'Y
195-01710J 195-01710J STAND ASS'Y
195-01710A 195-01710A STAND ASSY
5 195-01616A BRACKET;STAND
7 621-01822 CASE;STAND
8 621-01823 CASE;STAND
10 621-01826 PLATE;SWITCH
11 2158-1021 PROTECTOR
12 S8450066 CLAMP;HOSE
15 2114-1898D3 WASHER
16 2114-1898D4 WASHER;PLAIN M5
17 2120-2166D8 SCREW M5X0.8X14
22 2120-2166D5 BOLT M8X1.25X20
23 2114-1898D2 WASHER M8
24 621-01850 COVER;HOLE
25 S2202863 BOLT
25 S2202866 BOLT;SOCKET M5X0.8X10
31 120-00274 BOLT
40 160-00030 BOOT
42 2114-2031D4 WASHER;SPRING M8
45 2120-2166D36 BOLT M6X1.0X20
46 195-01765B BRACKET
47 S8450053 CLAMP;HOSE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
