Каталог запасных частей к технике: Doosan S340LC-V. BUCKET CYLINDER (L.H) - LOCK VALVE

Тип техники

Марка

Модель

Схема

2440-9279BKT

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

36

37

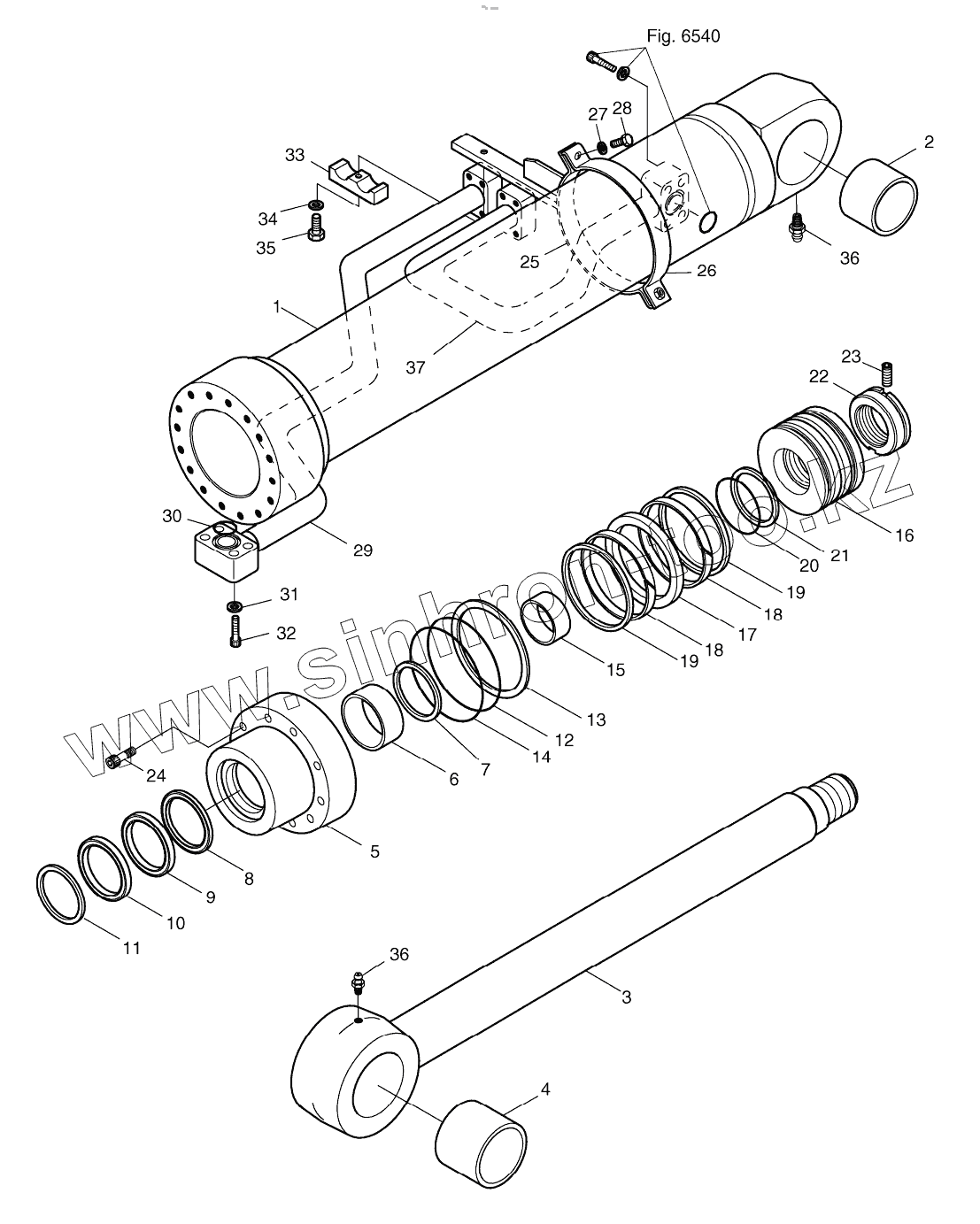

Позиция на иллюстрации	Заводской номер детали		Название детали
440-00030	440-00030		CYLINDER, BOOM
2440-9279BKT	2440-9279BKT		SEAL KIT, BOOM CYL.
1	53B424-3		TUBE ASSY
2	00B101-1		BUSH
3	53B428-2		ROD ASSY
4	00B101-1		BUSH
5	53B433-1		COVER, ROD
6	E8412283		Du-bush
7	00M315-0		RING;RETAINING
8	E5500320		Seal, buffer
9	E5303320		U-packing
10	E6020320		Wiper, dust
11	00M498-0		Ring, retaining
12	E6311781		O-RING
13	53A359-0		RING, BACK UP
14	E6490060		O-RING
15	00C311-0		RING, CUSHION
16	53B430-0		PISTON
17	E5130340		SEAL, SLIPPER
18	00Z111-0		RING, WEAR
19	00R103-0		RING, SLYD
20	E6311441		O-ring
21	53B441-0		Ring, back up
22	53B432-0		Nut, piston
23	E1330544		SCREW
24	E0502439		BOLT, HEX SOCKET
25	53B438-1		PIPE BAND ASSY
26	03B810-0		BAND, PIPE
27	E3110102		WASHER;SPRING
28	E0020683		BOLT;HEX.
29	53B437-0		PIPE ASSY-R
30	E6300761		O-ring
31	E3110112		WASHER;SPRING
32	E0501546		Bolt, socket
33	00C260-0		CLAMP, PIPE
34	E3110112		WASHER;SPRING
35	E0021023		Bolt, hex
36	E8841022		NIPPLE;GREASE
37	140-00053		PIPE ASSY

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
