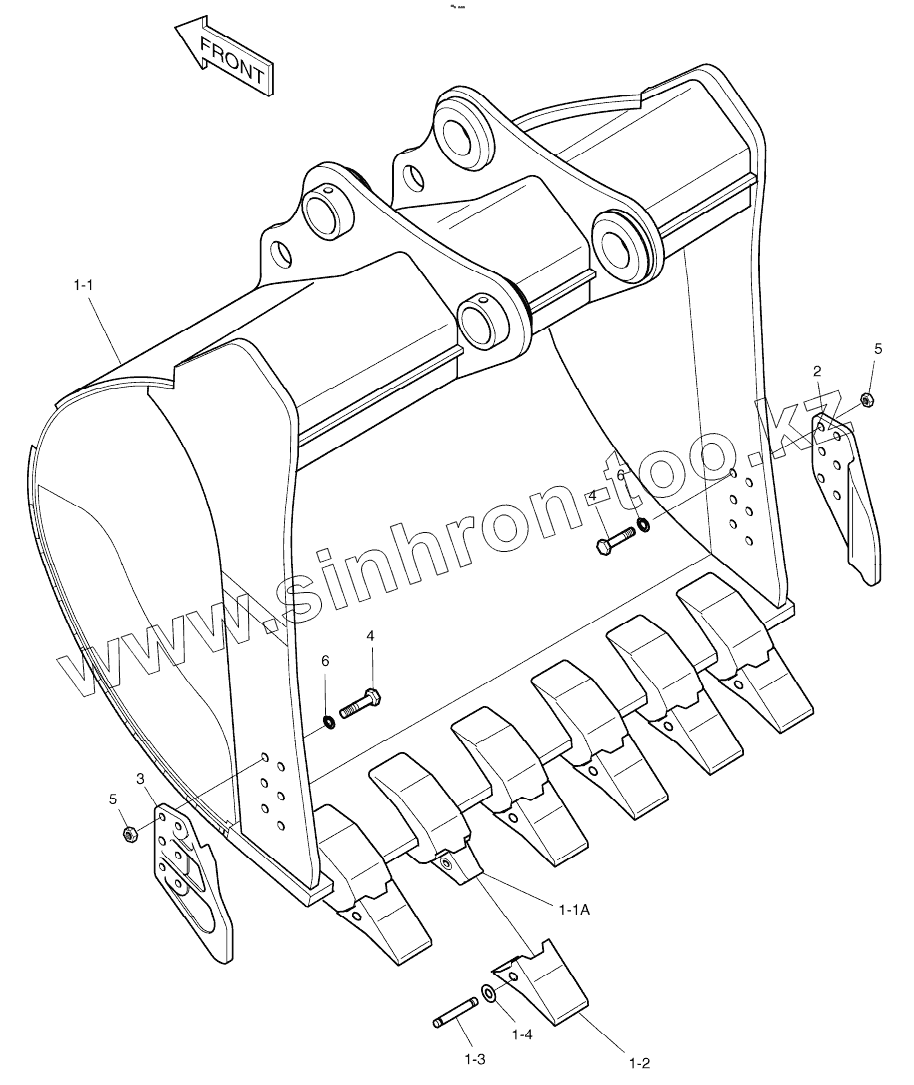

Каталог запасных частей к технике: Doosan S340LC-V. BUCKET - 1.80m3 (63") - SIDE PIN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2704-1633А
2704-1633А
1-1
1-1А
1-2
1-3
1-4
2
3
4
4
5
5
6
6
Позиция на иллюстрации Заводской номер детали Название детали
2704-1633А 2704-1633А BUCKET ASSY
1 2704-1623А BUCKET SUB ASSY
1-1 BUCKET Bucket
1-1А 713-00033 ADAPTER, TOOTH
1-2 713-00034 POINT, TOOTH
1-3 705-00006 PIN, LOCKING
1-4 114-00246 WASHER, LOCKING
2 2713-6034А CUTTER, SIDE (R.H)
3 2713-6035А CUTTER, SIDE (L.H)
4 S0574961 Bolt
5 S4013333 NUT M24
6 2114-1831 WASHER;HARDEN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
