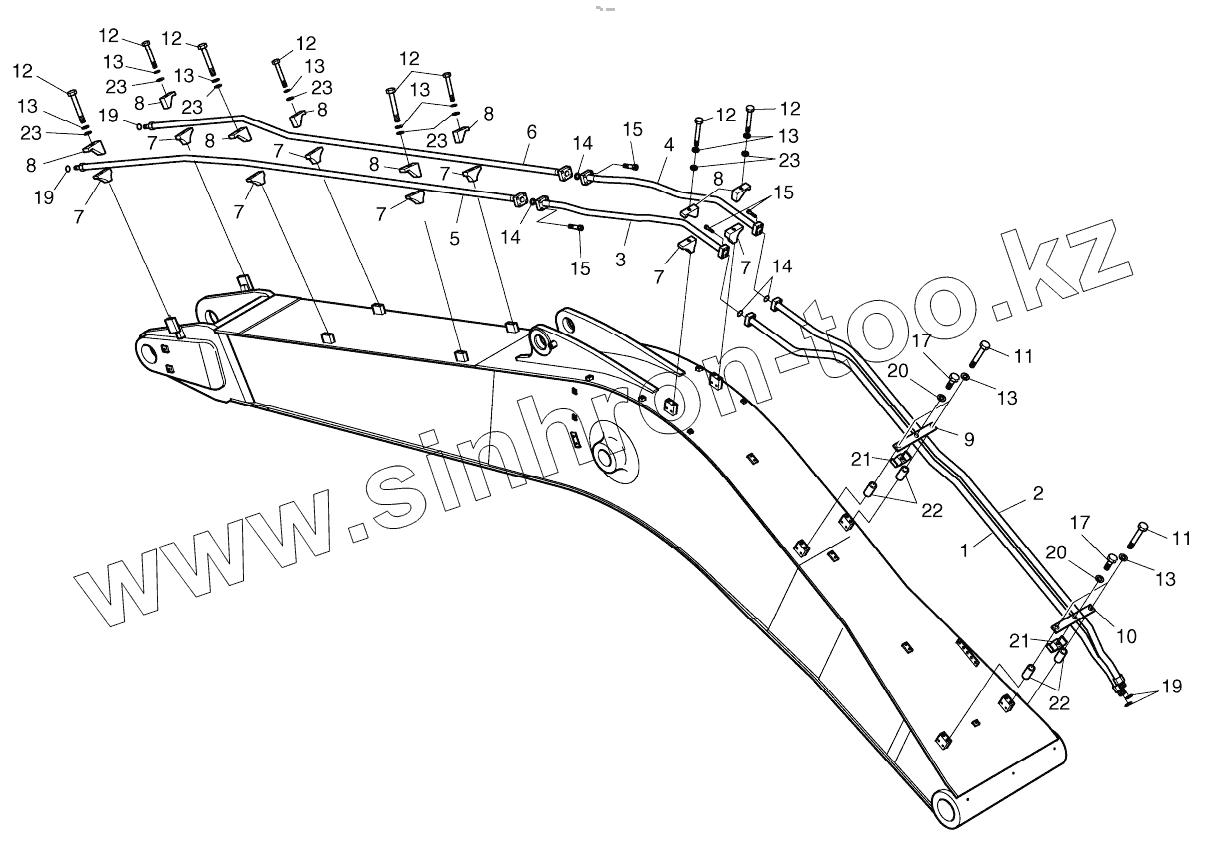

Каталог запасных частей к технике: Doosan S340LC-V. BOOM PIPING - ROTATING & TILTING
K1001984
K1001984
K1001984
K1001984
K1001984
K1001984
K1001984
1
1
2
2
3
4
5
6
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
10
11
11
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
14
14
14
15
15
15
17
17
19
19
19
20
20
21
21
22
22
23
23
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1001984 | K1001984 | BOOM PIPING-ROTATING & TILT | |
| 1 | K1001975 | PIPE | |
| 1 | K1001975A | PIPE | |
| 2 | K1001976 | PIPE | |
| 2 | K1001976A | PIPE | |
| 3 | K1001977 | PIPE | |
| 4 | K1001978 | PIPE | |
| 5 | K1001980 | PIPE | |
| 6 | K1001981 | PIPE | |
| 7 | 124-00258 | CLAMP, PIPE | |
| 8 | 124-00212 | CLAMP | |
| 9 | K1001988 | PLATE | |
| 10 | K1001989 | PLATE | |
| 11 | S0563466 | BOLT | |
| 12 | S0564166 | BOLT | |
| 13 | S5102803 | Washer | |
| 14 | 2180-1026D30 | O-RING | |
| 15 | S2209466 | BOLT | |
| 17 | S0558453 | Bolt | |
| 19 | S8030081 | O-RING | |
| 20 | S5102603 | WASHER;SPRING M10 | |
| 21 | 124-00256 | CLAMP | |
| 22 | 114-00526 | SPACER | |
| 23 | S5010813 | WASHER;PLAIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
