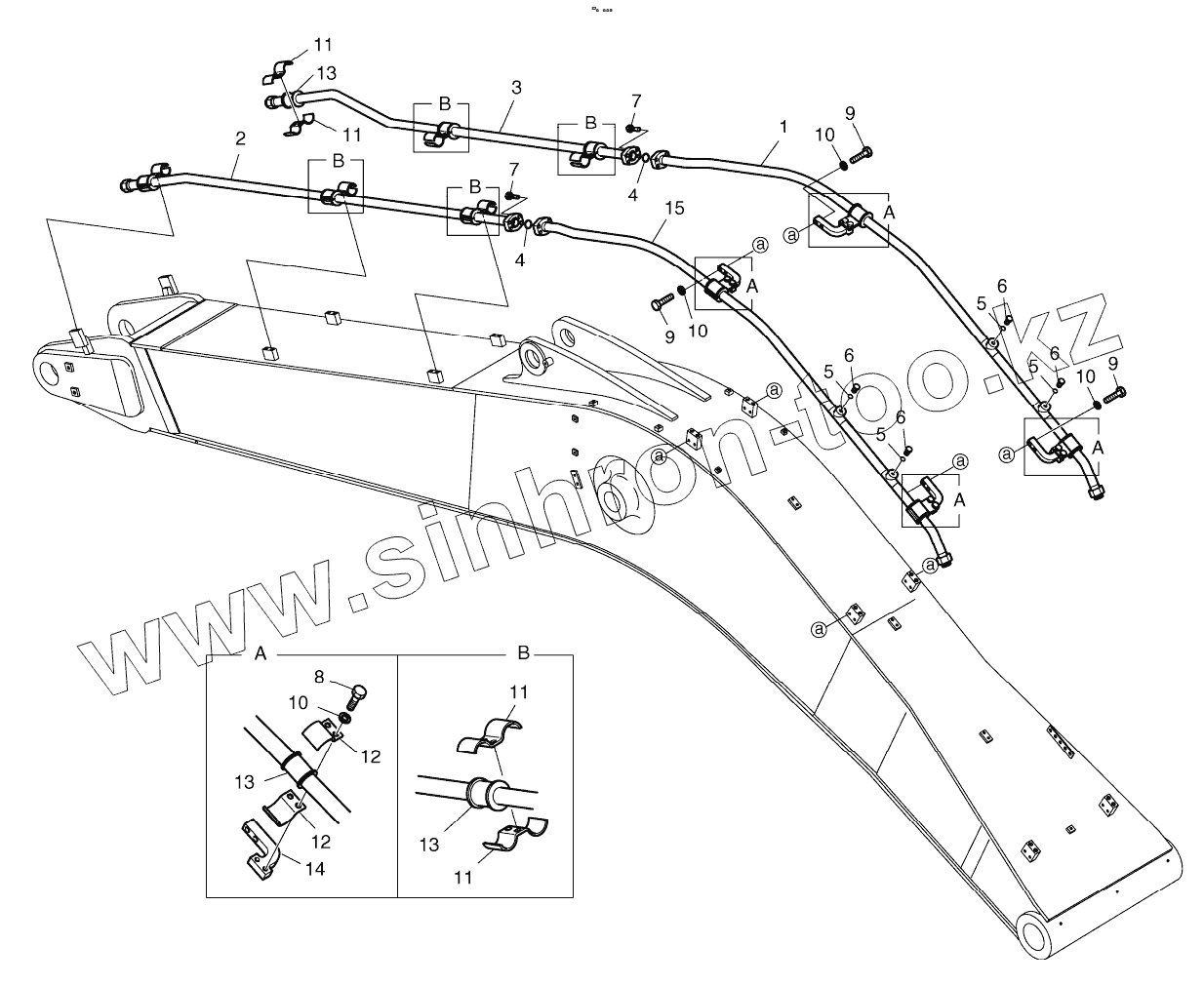

Каталог запасных частей к технике: Doosan S340LC-V. BOOM PIPING - BOOM 6.5m (PE3C)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
5
5
6
6
6
6
7
7
8
9
9
9
10
10
10
10
11
11
11
11
12
12
13
13
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
K1008139 K1008139 BOOM PIPING-BOOM
1 140-01179 PIPE
2 140-01180 PIPE
3 140-01181 PIPE
4 2180-1026D23 O-ring
5 S8000291 O-RING
6 2181-1950D9 PLUG PFO1
7 S2218766 BOLT
8 S0562766 BOLT
9 S0563166 BOLT
10 S5102803 Washer
11 124-00184A CLAMP, PIPE
12 124-00219 CLAMP, PIPE
13 161-00280 RUBBER
14 195-01920 BRACKET
15 140-01193 PIPE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
