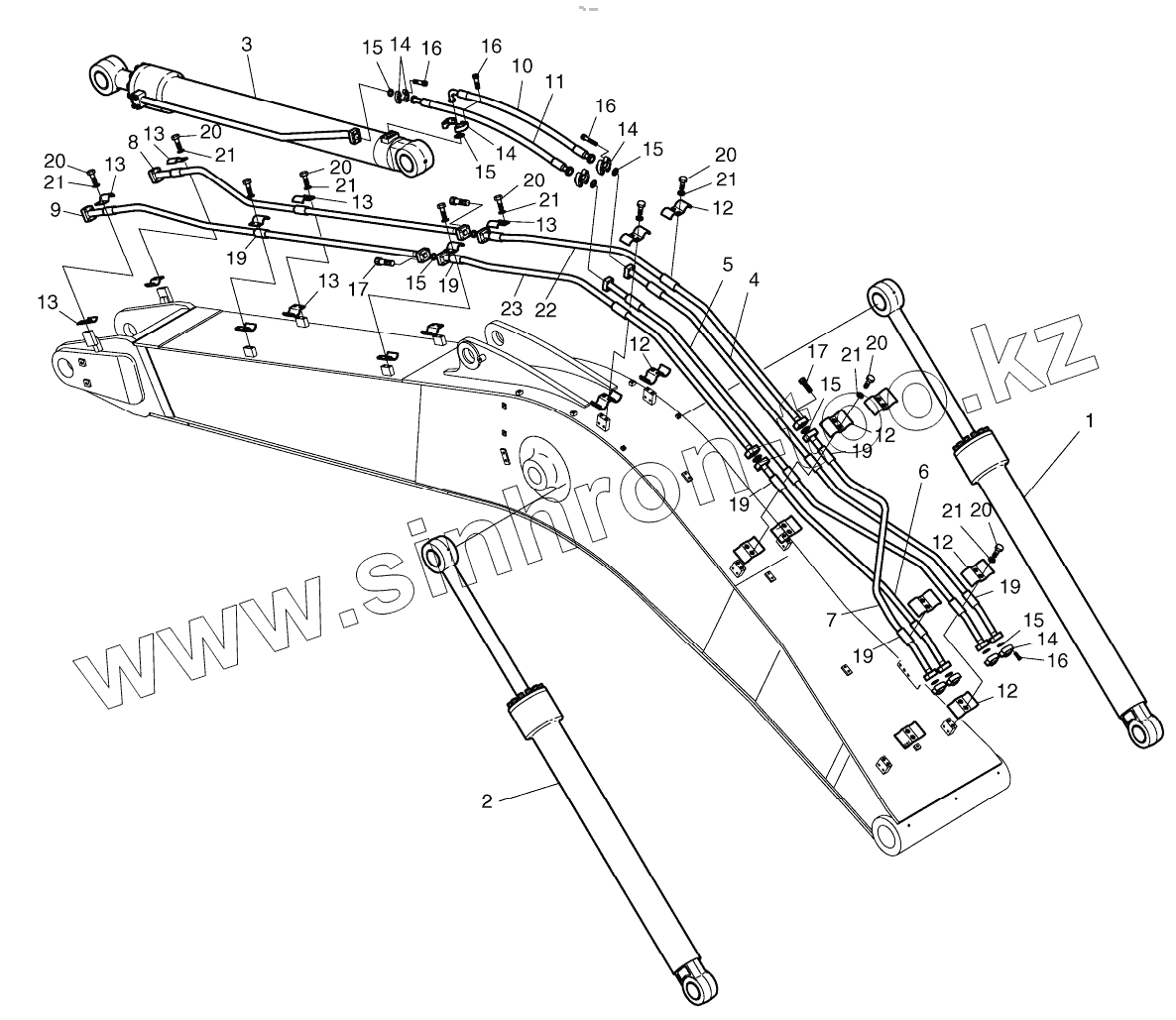

Каталог запасных частей к технике: Doosan S340LC-V. BOOM PIPING
400-00785
1
2
3
3
4
5
6
7
8
9
10
11
12
12
12
12
12
13
13
13
13
13
13
14
14
14
14
15
15
15
15
15
15
16
16
16
16
17
17
19
19
19
19
19
19
20
20
20
20
20
20
20
21
21
21
21
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00785 | 400-00785 | BOOM PIPING | |
| 1 | 2440-9278E | CYLINDER, BOOM (R.H.) | |
| 2 | 2440-9279E | CYLINDER, BOOM (L.H.) | |
| 3 | 2440-9280G | CYLINDER, ARM | |
| 3 | 2440-9280H | CYLINDER, ARM | |
| 4 | 140-00991A | PIPE | |
| 5 | 140-00992A | PIPE | |
| 6 | 140-00993A | PIPE | |
| 7 | 140-00994B | PIPE | |
| 8 | 140-00995 | PIPE | |
| 9 | 140-00996 | PIPE | |
| 10 | 2184-1082D16 | HOSE-1075L | |
| 11 | 2184-1081D46 | HOSE PF1-1300L | |
| 12 | 124-00223 | CLAMP, PIPE | |
| 13 | 124-00218 | CLAMP | |
| 14 | 2181-9078 | Flange | |
| 15 | 2180-1026D19 | O-RING | |
| 16 | S2212466 | BOLT;SOCKET M10X1.5X40 | |
| 17 | S2212666 | BOLT M10X1.5X50 | |
| 19 | 161-00281 | RUBBER | |
| 20 | S0562766 | BOLT | |
| 21 | S5102803 | Washer | |
| 22 | 140-00998 | PIPE | |
| 23 | 140-00999 | PIPE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
