Каталог запасных частей к технике: Doosan S340LC-V. ARM PIPING - 4.0m ONE & TWO WAY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
4
4
4
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
12
12
13
13
14
15
15
16
17

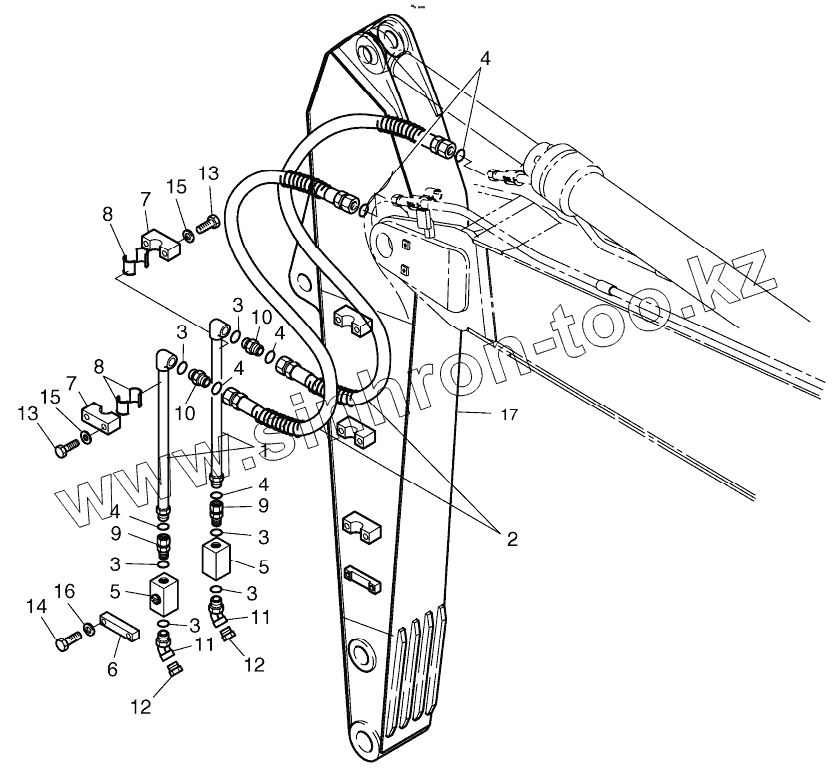

Позиция на иллюстрации Заводской номер детали Название детали
400-00988 400-00988 ARM PIPING-4.0m
1 2140-1702 PIPE
2 2184-1196D90 Hose
3 S8000381 O-ring
4 2180-1026D37 O-ring
5 2420-9631A Valve, stop
6 124-00170 Clamp
7 2124-1693 Clamp, pipe
8 2161-2505 Rubber
9 2181-2566D9 Adapter
10 2181-4133D35 Adapter
11 DS2332013 ELBOW
11 2181-2816D3 Elbow
12 2181-2820D6 CAP
12 2181-2817D3 Cap
13 S0561053 BOLT M12X1.75X65
14 S0566053 Bolt
15 S5102703 WASHER;SPRING M10
16 S5102903 WASHER;SPRING
17 701-00433 ARM, WELDMENT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
