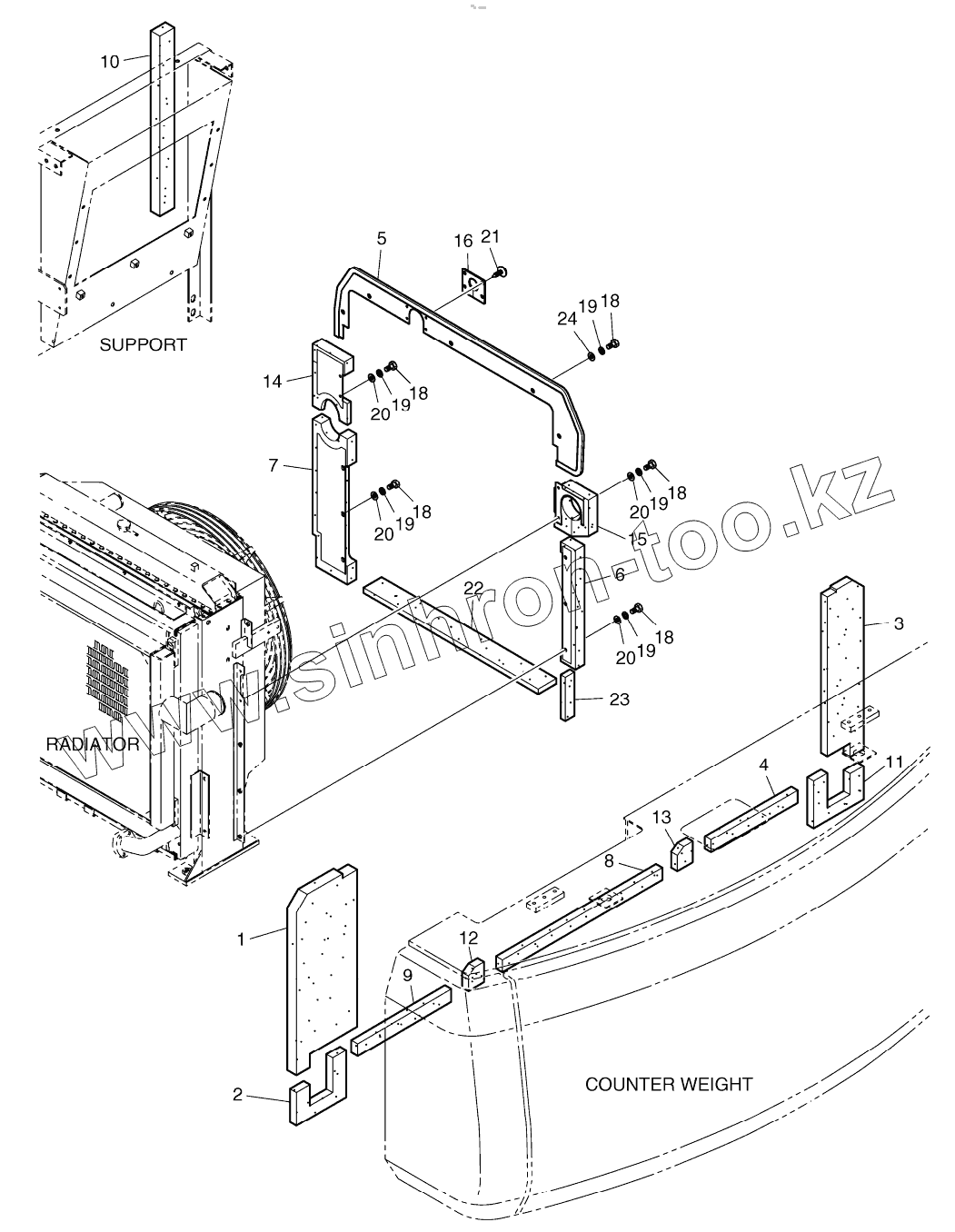

Каталог запасных частей к технике: Doosan S340LC-V. ACOUSTIC FOAM ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
161-00366
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
18
18
18
18
18
19
19
19
19
19
20
20
20
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
161-00366 161-00366 ACOUSTIC FOAM ASSY
1 161-00339A FOAM
2 161-00340 FOAM
3 161-00341A FOAM
4 161-00367 FOAM
5 621-01733B COVER
6 621-01734A COVER
7 621-01735B COVER
8 161-00368 FOAM
9 161-00369 FOAM
10 161-00308A Foam, polyurethane
11 161-00345 FOAM
12 161-00356 FOAM
13 161-00357 FOAM
14 621-01736B COVER
15 621-01737B COVER
15 621-01737C COVER
16 161-00349A RUBBER
18 S0508853 BOLT M8X1.25X20
19 S5102503 WASHER;SPRING
20 S5010513 WASHER;PLAIN M8
21 124-00070 Clip, tree
22 161-00350A FOAM
23 161-00351 FOAM
24 2114-1058D29 WASHER
