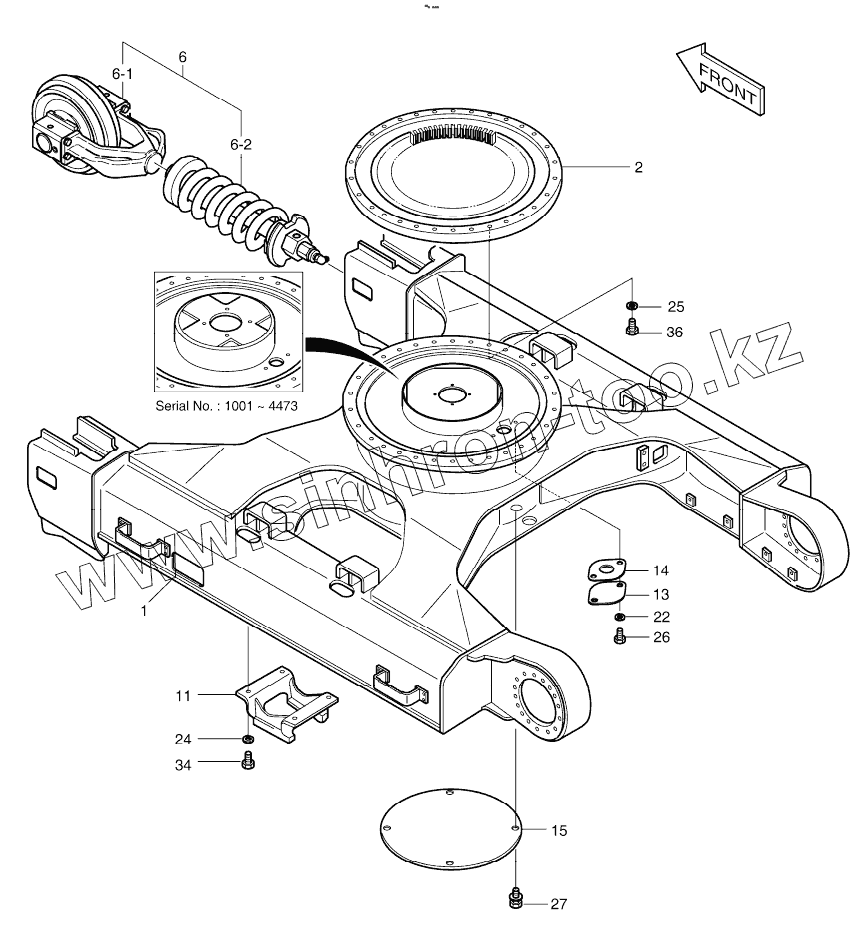

Каталог запасных частей к технике: Doosan S225LC-V. TRACK FRAME

Тип техники

Марка

Модель

Схема

1

1

1

2

6

6

6-1

6-1

6-2

11

13

14

15

22

24

25

26

27

34

34

36

36

Позиция на иллюстрации	Заводской номер детали		Название детали
604-00168G	604-00168G		TRACK ASSY
1	604-00036C		FRAME, TRACK
1	604-00036H		FRAME, TRACK
1	604-00036L		FRAME, TRACK
2	109-00162		BEARING, SWING
6	K1033711		IDLER SUB ASSY
6	K1033711A		IDLER SUB ASSY
6-1	2270-1108B		IDLER ASSY
6-1	2270-1108C		IDLER ASSY
6-2	274-00011A		TRACK SPRING ASSY
11	2623-1176B		Guard, link
13	2403-1002		COVER
14	2180-1017A		PACKING
15	2621-1428B		COVER
22	S5102603		WASHER;SPRING M10
24	S5102903		WASHER;SPRING
25	2114-9012		Washer, harden
26	S0511853		BOLT M10X1.5X20
27	2120-2196D2		BOLT;SET M10X1.5X25
34	S0721461		BOLT M16X1.5X40
34	S0721466		BOLT M16X1.5X40
36	S0770261		BOLT M20X1.5X70
36	S0770266		BOLT M20X1.5X70

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
