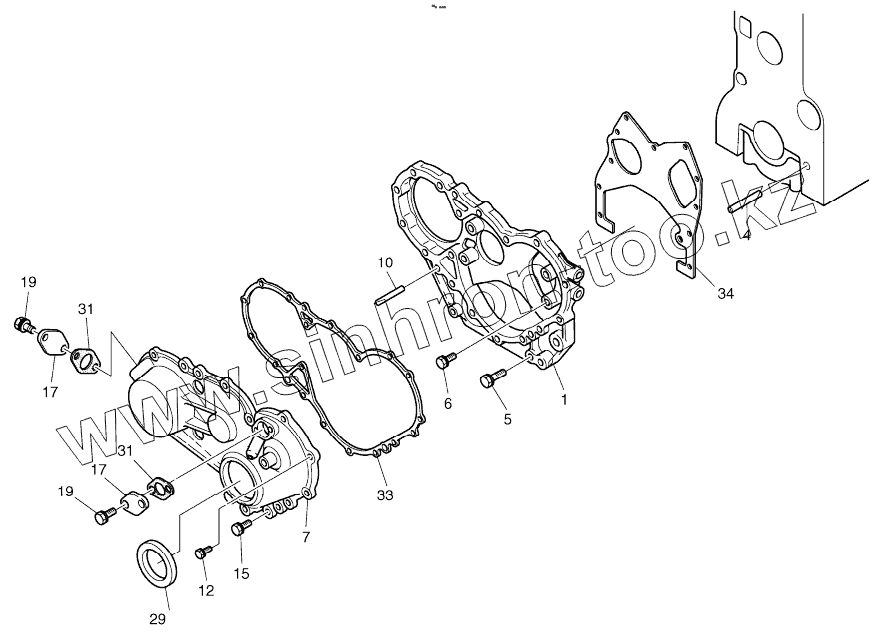

Каталог запасных частей к технике: Doosan S225LC-V. TIMING GEAR CASE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
5
6
7
7
10
12
15
17
17
17
17
17
17
19
19
29
31
31
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 65.01304-0003C CASE;TIMING GEAR
4 06.22022-3119 PIN
5 06.01913-3120 BOLT ASS'Y
6 06.01913-3113 Bolt
7 65.01305-5074 COVER;TIMING GEAR CASE
7 65.01305-5074A Cover, timing gear case
10 06.22022-3111 PIN
12 06.01913-3115 Bolt
15 06.01913-3122 Bolt
17 65.01307-0002B COVER;TIMING CHECK HOLE
17 65.01307-0014 Cover, for check hole
19 06.01913-2911 BOLT;HEXM6X16
29 65.01510-0001 SEAL;OIL(FRONT)
31 65.01903-0002C GASKET
33 65.01903B0003 GASKET;TIMING GEAR CASE COVER
34 65.01903B0004 GASKET;TIMING GEAR CASE(BLOCK)
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
