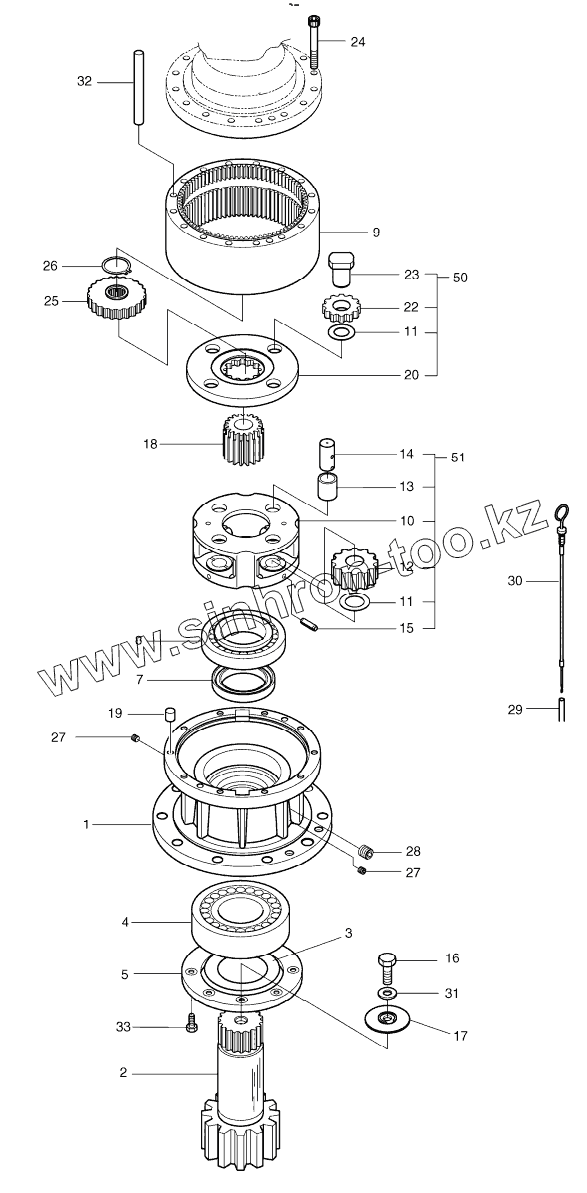

Каталог запасных частей к технике: Doosan S225LC-V. SWING REDUCTION GEAR

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

7

8

8

9

10

11

11

12

13

14

15

16

17

18

19

20

22

23

24

25

26

27

27

28

29

30

31

32

33

50

51

Позиция на иллюстрации	Заводской номер детали		Название детали
2404-1063J	2404-1063J		Gear, reduction
2404-1063I	2404-1063I		GEAR, REDUCTION
1	2423-1496G		CASING
1	2423-1496E		CASING
2	2112-1248B		SHAFT, DRIVE
2	2112-1248C		Shaft, drive
3	2412-1040		PLATE
4	2109-9033		BEARING;ROLLER
5	2891-1421B		PLATE;COVER
7	2180-1254		SEAL;OIL
8	109-00174		Bearing, roller
8	2109-1050		BEARING;ROLLER
9	2104-1013A		GEAR;RING
10	2230-1037A		CARRIER NO.2
11	2114-1901A		WASHER;THRUST NO.2
12	2104-1022B		GEAR;PLANET NO.2
13	2110-1371A		BUSH NO.2
14	2123-2322B		PIN NO.2
15	S5741341		PIN;SPRING
16	S0121061		BOLT
17	2114-1902		WASHER;THRUST NO.3
18	2104-1021B		GEAR;SUN NO.2
19	2705-1030		PIN;KNOCK
20	2230-1036B		CARRIER NO.1
22	2104-1020C		GEAR;PLANET NO.1
23	2123-2327A		PIN ASS'Y NO.1
24	S2217471		BOLT;SOCKET
25	2104-1019B		GEAR;SUN NO.1
26	S6500450		RING;SNAP
27	2181-1116D2		PLUG
28	2181-1116D4		PLUG
29	2140-1406		PIPE;LEVEL GAUGE
30	2119-1065		GAUGE;LEVEL
31	S5231090		WASHER;DOUBLE TAB
32	2182-1756A		PIPE
33	120-00144		BOLT
50	230-00050A		CARRIER NO.1 ASSY
51	230-00051		Carrier no.2 assy

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
