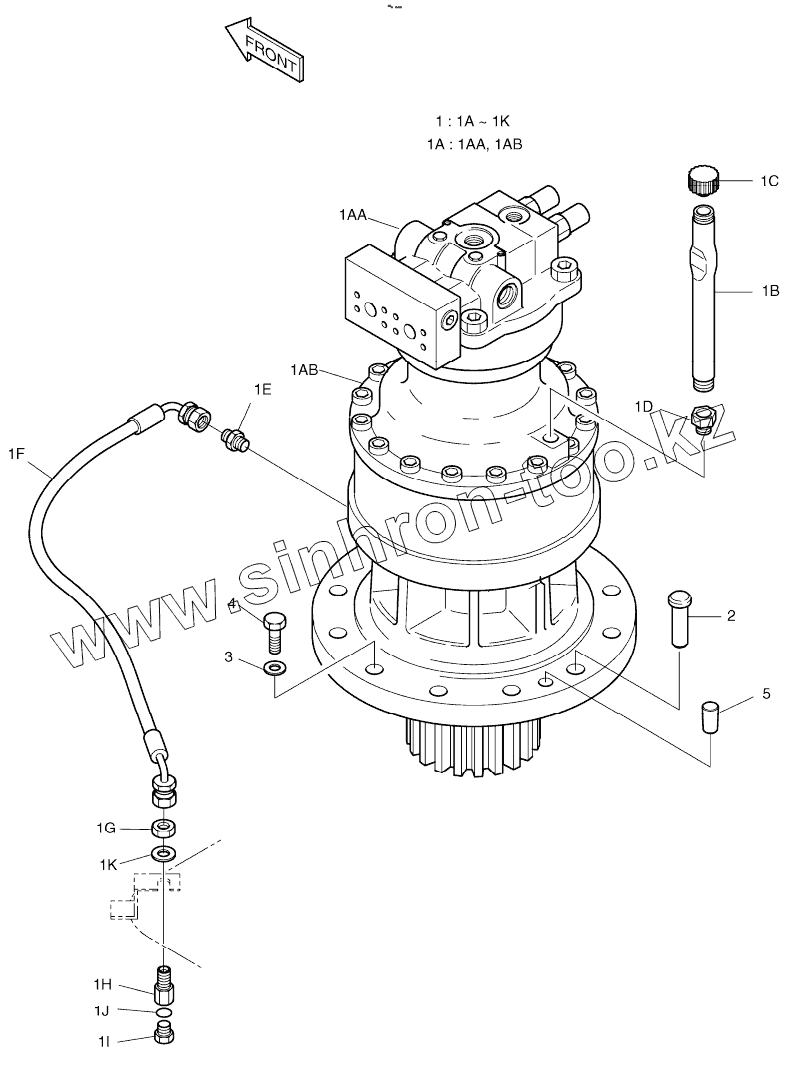

Каталог запасных частей к технике: Doosan S225LC-V. SWING DEVICE ASSY

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1A

1A

1A

1A

1A

1A

1AA

1AA

1AA

1AA

1AB

1AB

1AB

1AB

1AB

1AB

1AB

1AB

1B

1C

1D

1E

1F

1G

1H

1I

1J

1K

1K

2

3

4

5

Позиция на иллюстрации	Заводской номер детали		Название детали
401-00289B	401-00289B		SWING DEVICE ASSY
401-00289C	401-00289C		SWING DEVICE ASSY
170301-00010	170301-00010		DEVICE ASSY,SWING
1	401-00325B		SWING DEVICE SUB ASSY
1	401-00325C		SWING DEVICE SUB ASSY
1	401-00325E		SWING DEVICE SUB ASSY
1	401-00325G		SWING DEVICE SUB ASSY
1	170301-00011		DEVICE SUB ASSY,SWING
1A	401-00290A		SWING DEVICE SUB ASSY
1A	401-00290B		SWING DEVICE SUB ASSY
1A	401-00290C		SWING DEVICE SUB ASSY
1AA	401-00391		MOTOR, SWING
1AA	401-00391A		MOTOR, SWING
1AB	2404-1063I		GEAR, REDUCTION
1AB	2404-1063J		Gear, reduction
1AB	K1004160A		Gear, reduction
1AB	130426-00004		Gear assy, reduction
1B	2182-1662		PIPE
1C	2119-1063A		CAP;PIPE
1D	2181-1913D24		REDUCER PT1/2XPT3/4
1E	2181-1110D3		ADAPTER
1F	DS2059420		HOSE PF1/2-740L
1G	121-00010D3		NUT
1H	181-00698		REDUCER
1I	2181-1950D3		PLUG
1J	S8000181		O-RING
1K	S5011113		WASHER;PLAIN
2	2123-4030		PIN;LOCK
3	2114-9012A		WASHER;HARD
4	S0570166		BOLT M20X2.5X65
5	160-00027		CAP;RUBBER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
