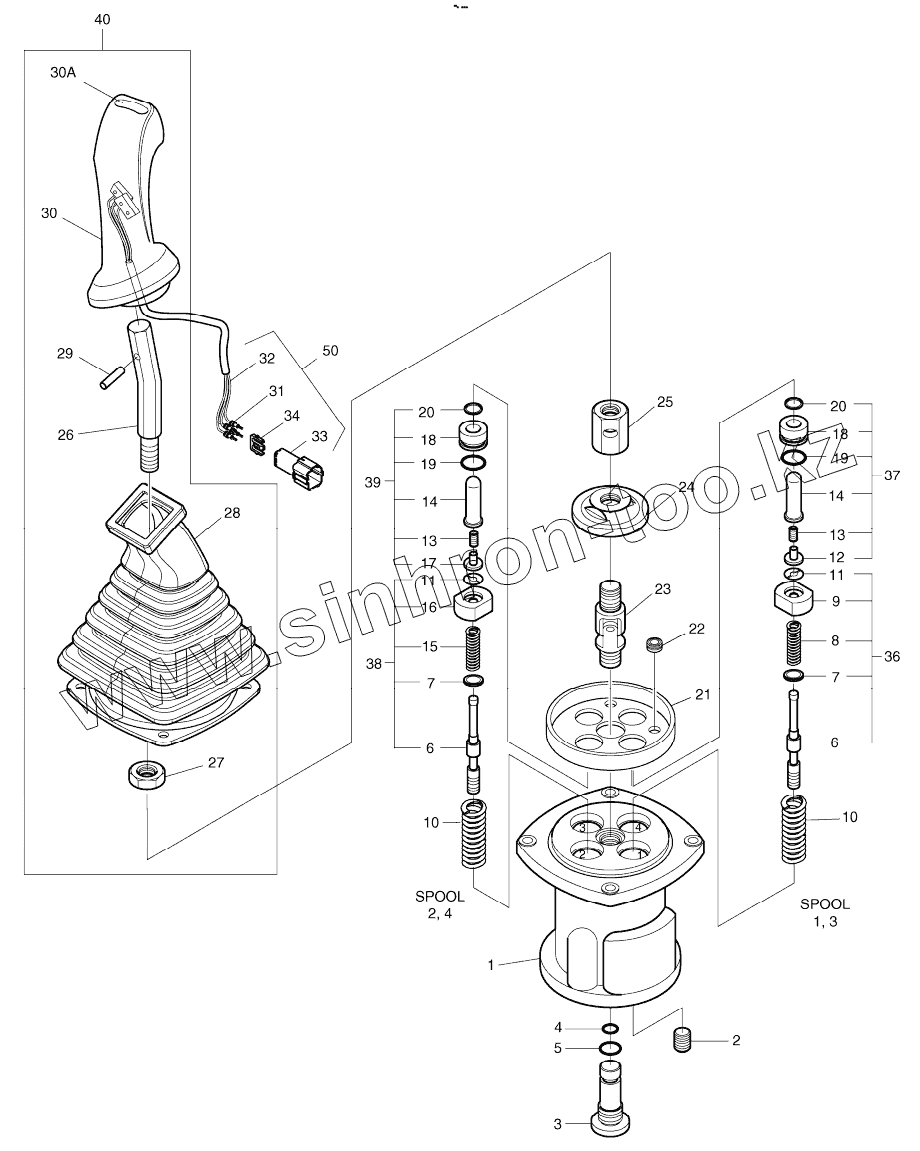

Каталог запасных частей к технике: Doosan S225LC-V. REMOTE CONTROL VALVE

Тип техники

Марка

Модель

Схема

420-00342B

420-00343B

1

1

2

2

3

3

4

4

5

6

6

7

7

8

9

10

10

11

11

12

13

13

14

14

15

16

17

18

18

19

19

20

20

21

22

23

24

25

26

27

28

29

30

K9001225

30A

31

32

33

34

36

37

38

39

40

40

50

Позиция на иллюстрации	Заводской номер детали		Название детали
420-00342B	420-00342B		Remote control valve
420-00343B	420-00343B		Remote control valve
1	1.402-00001		Case
2	2181-1116D1		Plug
3	K9002911		Plug
4	S8002701		O-ring
5	S8000141		O-RING
6	1.424-00015		Spool
7	1.114-00012		Shim
8	1.131-00093		Spring
9	1.427-00021		Seat, spring
10	1.131-00023		Spring
11	1.416-00006		Stopper
12	K9001120		Stopper
13	1.131-00028		Spring
14	K9001122		Rod, push
15	1.131-00094		Spring
16	1.427-00022		Seat, spring
17	K9001125		Stopper
18	PLUG		Plug
19	S8000201		O-RING
20	K9001127		Seal, rod
21	1.412-00016		Plate
22	1.110-00168		Bushing
23	1.138-00004		Joint assy
24	1.412-00131		Plate, swash
25	1.121-00028		Nut
26	1.178-00004		Bar, handle
27	S4012833		Nut
28	1.160-00007		Boot
29	S5740800		Pin, spring
30	K9001224		Handle assy
K9001225	K9001225		Handle assy
30A	1.161-00016		CAP;PEANUT
31	TERMINAL		Terminal
32	WIRE, SEAL		Wire, seal
33	HOUSING		Housing
34	HOLDER, REAR		Holder, rear
36	К9002914		SPOOL KIT
37	К9002916		PLUG KIT
38	К9002915		SPOOL KIT
39	К9002917		PLUG KIT
40	К9001228		HANDLE KIT (L.H)
40	К9001229		HANDLE KIT (R.H)
50	К9001001		SWITCH ASSY
