Каталог запасных частей к технике: Doosan S225LC-V. RADIATOR

Тип техники

Марка

Модель

Схема

2

2

2A

2A

2B

2C

2D

2E

2F

2G

2H

2I

2J

2K

2L

2M

2N

2O

2P

2P

3

3

3

3

4

4

4

4

5

5

6

6

8

8

15

15

15

15

19

20

20

24

24

24

24

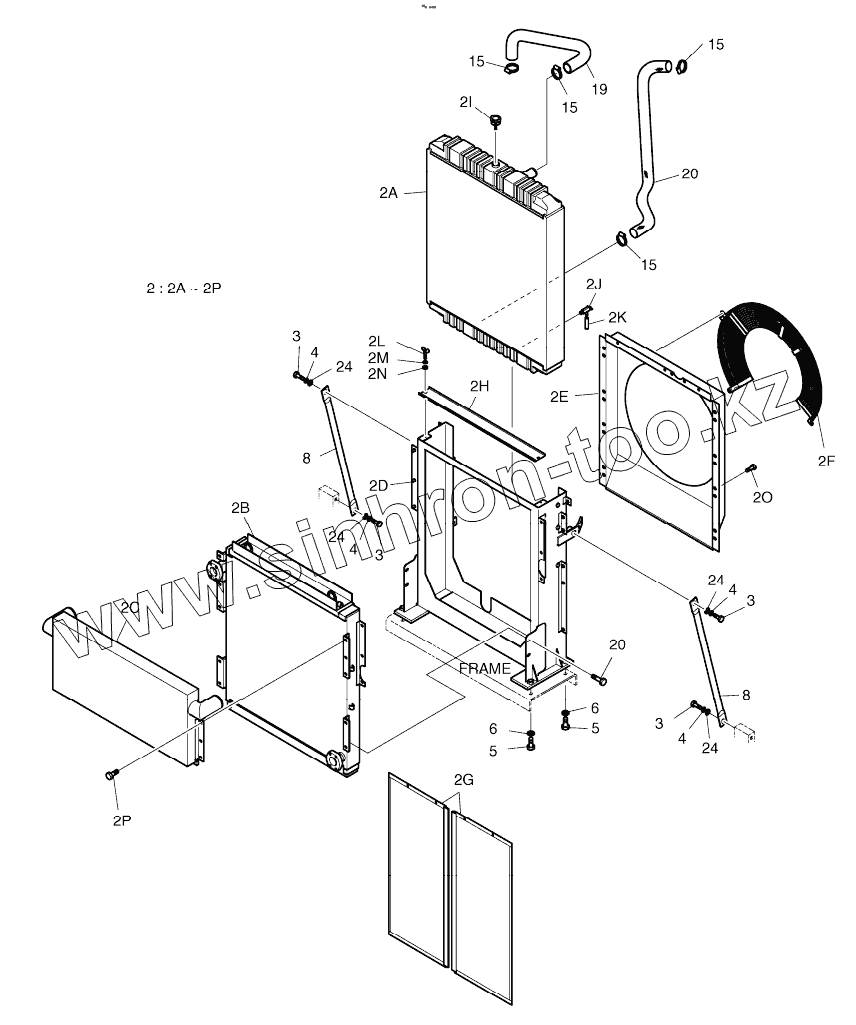

Позиция на иллюстрации	Заводской номер детали		Название детали
201-00111B	201-00111B		ENGINE ASSY
201-00111C	201-00111C		ENGINE ASSY
2	202-00022B		RADIATOR ASSY
2	202-00022C		RADIATOR ASSY
2A	13G21000		RADIATOR
2B	13G22000		OIL COOLER ASSY
2C	13G23000		C/H AIR COOLER ASSY
2D	13G24000		FRAME ASSY
2E	13G25000		SHROUD ASSY
2F	13G26000		FAN GUARD ASSY
2G	13G27000		WIRE NET ASSY
2H	13G28000		PLATE
2I	P06A		Cap assy
2J	P04		COCK;DRAIN
2K	P03		HOSE;DRAIN
2L	P1106		BOLT;WING M6X1.0X15
2M	P1306		WASHER;PLAIN M6
2N	P1406		WASHER;SPRING M6
2O	P1110A		BOLT M10X1.25X20
2P	P1110B		BOLT M10X1.25X25
3	S0521466		BOLT M16X2.0X40
4	S5102903		WASHER;SPRING
5	S0569866		Bolt
6	2114-9012A		WASHER;HARD
8	145-00004A		STAY
15	S8470075		CLAMP
19	185-00282A		HOSE, WATER
20	185-00325B		HOSE, WATER
24	S5010913		WASHER M16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
