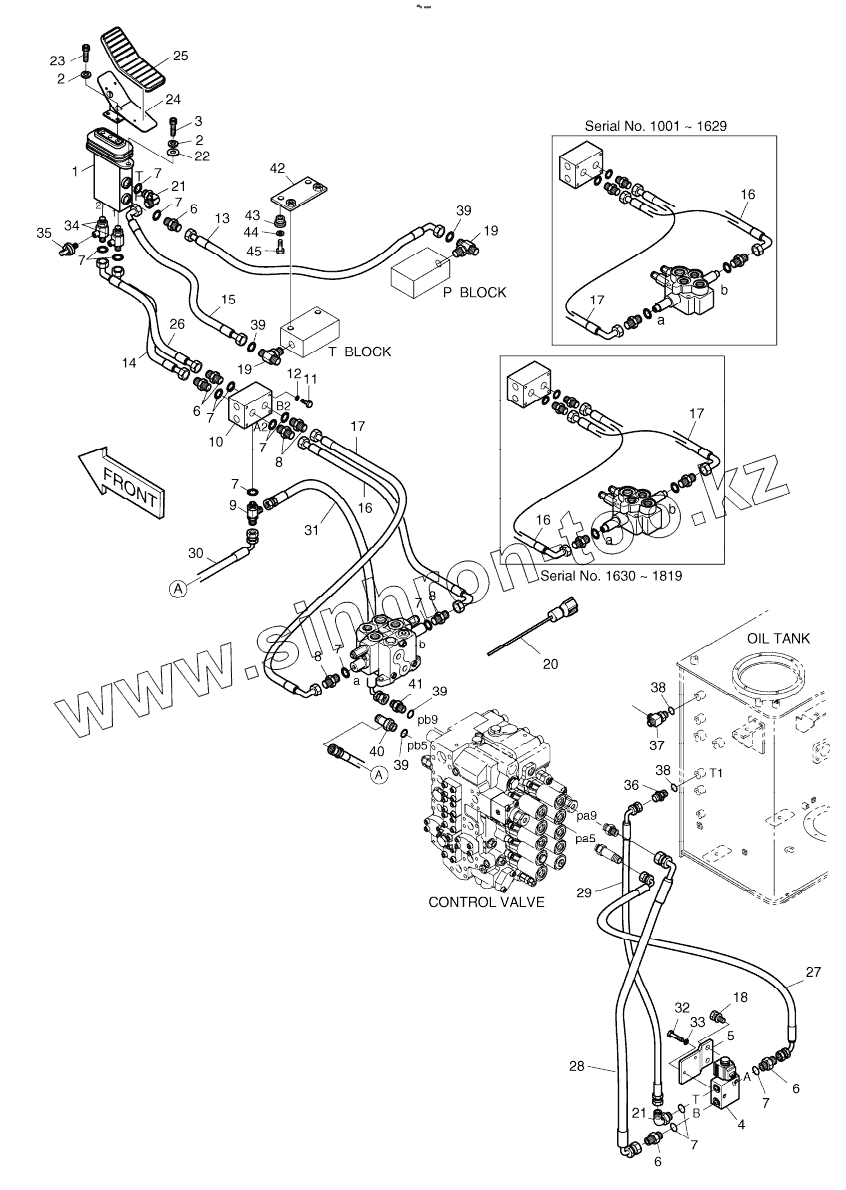

Каталог запасных частей к технике: Doosan S225LC-V. PILOT PIPING - ARTI. BOOM
400-01293
1
2
2
3
4
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
9
10
11
12
13
14
15
15
16
16
16
17
17
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
39
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01293 | 400-01293 | PILOT PIPING-ARTIBOOM | |
| 1 | 420-00347 | VALVE;PEDAL | |
| 2 | S5110603 | WASHER;SPRING | |
| 3 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 4 | 420-00370 | Valve, solenoid | |
| 5 | 195-02044 | BRACKET, OPT. | |
| 6 | 2181-1126D89 | ADAPTER | |
| 7 | S8000111 | O-RING | |
| 8 | 2181-1126D14 | ADAPTER;S PFO-PF1/4 | |
| 9 | 181-00779 | TEE | |
| 10 | 2420-9158P | VALVE, SHUTTLE | |
| 11 | S0556453 | BOLT M8X1.25X55 | |
| 12 | S5102503 | WASHER;SPRING | |
| 13 | 2184-1046D165 | HOSE PF3/8-610L | |
| 14 | 2184-1046D64 | HOSE PF3/8-530L | |
| 15 | DS2054215 | HOSE PF3/8-310L | |
| 15 | 2184-1060D26 | Hose | |
| 16 | 2184-1046D121 | HOSE PF1/4-2240L | |
| 17 | 2184-1046D79 | HOSE PF1/4-2000L | |
| 18 | 2120-2196D10 | Bolt, set | |
| 19 | 2181-2281D13 | TEE PF03/8-2PF3/8 | |
| 20 | 530-00287 | Harness | |
| 21 | 2181-1702D3 | ELBOW | |
| 22 | S5010613 | WASHER;PLAIN | |
| 23 | S2211866 | BOLT;SOCKET | |
| 24 | 2197-1818 | BRACKET;PEDAL(L.H) | |
| 25 | 2161-2257 | RUBBER;PEDAL | |
| 26 | 2184-1046D211 | HOSE PF3/8-650L | |
| 27 | 2184-1046D240 | HOSE PF3/8-950L | |
| 28 | 2184-1061D364 | HOSE PF3/8-800L | |
| 29 | 2184-1046D183 | HOSE PF3/8-830L | |
| 30 | 2184-1046D121 | HOSE PF1/4-2240L | |
| 31 | 2184-1046D121 | HOSE PF1/4-2240L | |
| 32 | S0556353 | Bolt | |
| 33 | S5102503 | WASHER;SPRING | |
| 34 | 181-00760 | Tee | |
| 35 | 549-00010 | SWITCH;PRESSURE | |
| 36 | 2181-1126D23 | Adapter | |
| 37 | 2181-1951D6 | TEE | |
| 38 | S8000181 | O-RING | |
| 39 | S8000141 | O-RING | |
| 40 | 2181-1951D6 | TEE | |
| 41 | 2181-1126D36 | ADAPTER PFO3/8-PF1/4 | |
| 42 | 621-02151 | PLATE | |
| 43 | 198-00016 | RUBBER | |
| 44 | 2114-1058D10 | WASHER | |
| 45 | S0512253 | BOLT M10X1.5X30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
