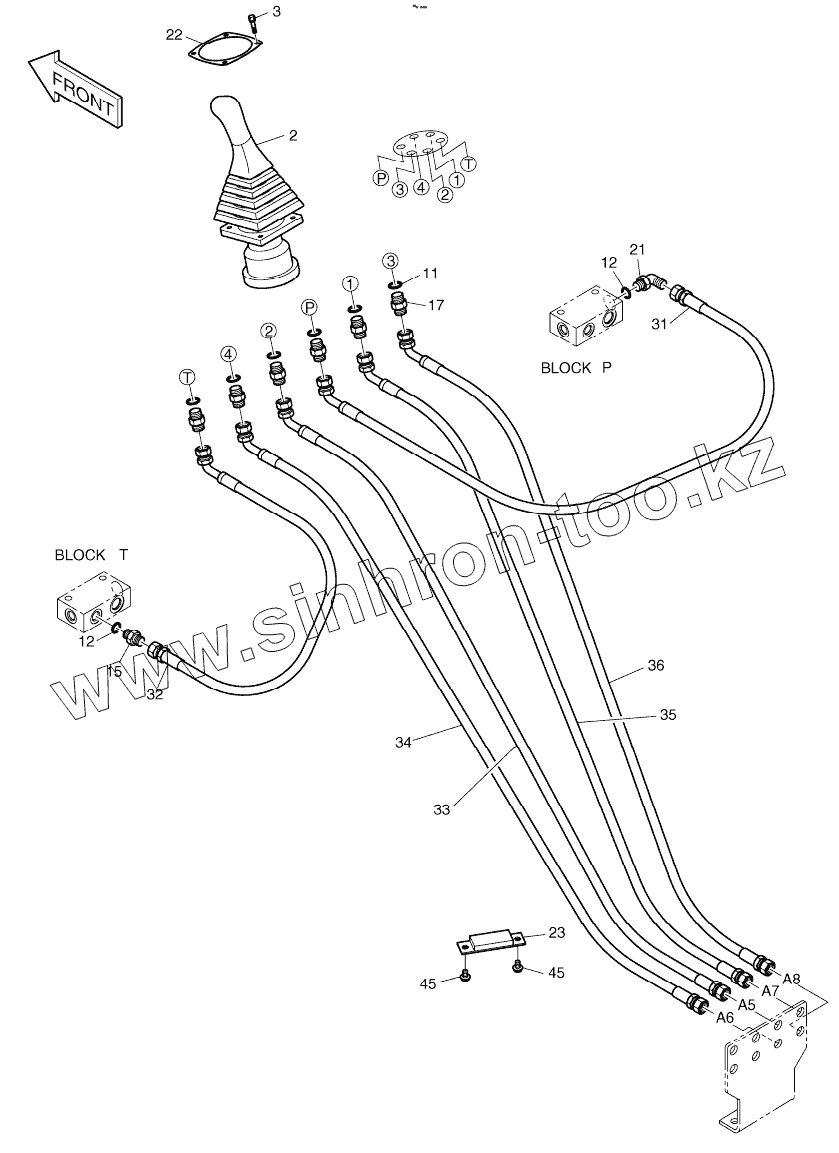

Каталог запасных частей к технике: Doosan S225LC-V. PILOT PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400-00853A
400-00853A
2
2
3
11
12
12
15
17
21
22
23
31
32
33
34
35
36
45
45
Позиция на иллюстрации Заводской номер детали Название детали
400-00853A 400-00853A PILOT PIPING(6)
2 420-00343A REMOTE CONTROL VALVE(R.H)
2 420-00343B Remote control valve
3 S2205066 BOLT;SOCKET M6X1.0X25
11 S8000111 O-RING
12 S8000141 O-RING
15 2181-1126D7 ADAPTER PFO3/8-PF3/8
17 2181-1126D89 ADAPTER
21 2181-1702D5 ELBOW PF3/8-PF3/8
22 2621-2752 PLATE
23 124-00226A Clamp, hose
31 2184-1060D151 HOSE PF3/8-1950L
32 2184-1060D151 HOSE PF3/8-1950L
33 2184-1060D147 Hose
34 2184-1060D147 Hose
35 2184-1060D147 Hose
36 2184-1060D147 Hose
45 120-00276 BOLT M8X1.25X12
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
