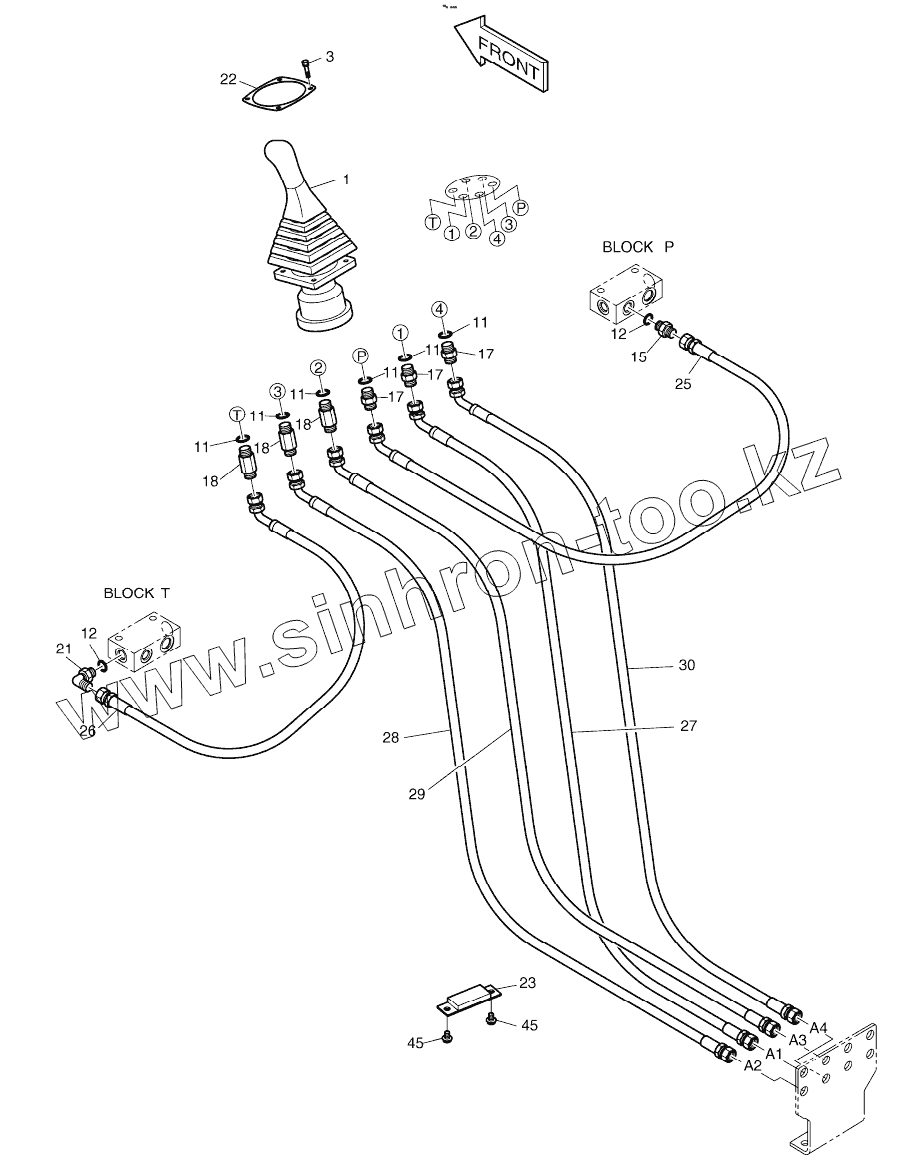

Каталог запасных частей к технике: Doosan S225LC-V. PILOT PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
3
11
11
11
11
11
11
12
12
15
17
17
17
18
18
18
21
22
23
25
26
27
28
29
30
45
45
Позиция на иллюстрации Заводской номер детали Название детали
400-00853A 400-00853A PILOT PIPING(6)
1 420-00342A REMOTE CONTROL VALVE(L.H)
1 420-00342B Remote control valve
3 S2205066 BOLT;SOCKET M6X1.0X25
11 S8000111 O-RING
12 S8000141 O-RING
15 2181-1126D7 ADAPTER PFO3/8-PF3/8
17 2181-1126D89 ADAPTER
18 2181-1126D120 ADAPTER PFO1/4-PF3/8
21 2181-1702D5 ELBOW PF3/8-PF3/8
22 2621-2752 PLATE
23 124-00226A Clamp, hose
25 2184-1267D9 HOSE PF3/8-1950L
26 2184-1267D10 HOSE PF3/8-2050L
27 DS2062020 Hose
28 DS2062020 Hose
29 DS2062020 Hose
30 DS2062020 Hose
45 120-00276 BOLT M8X1.25X12
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
