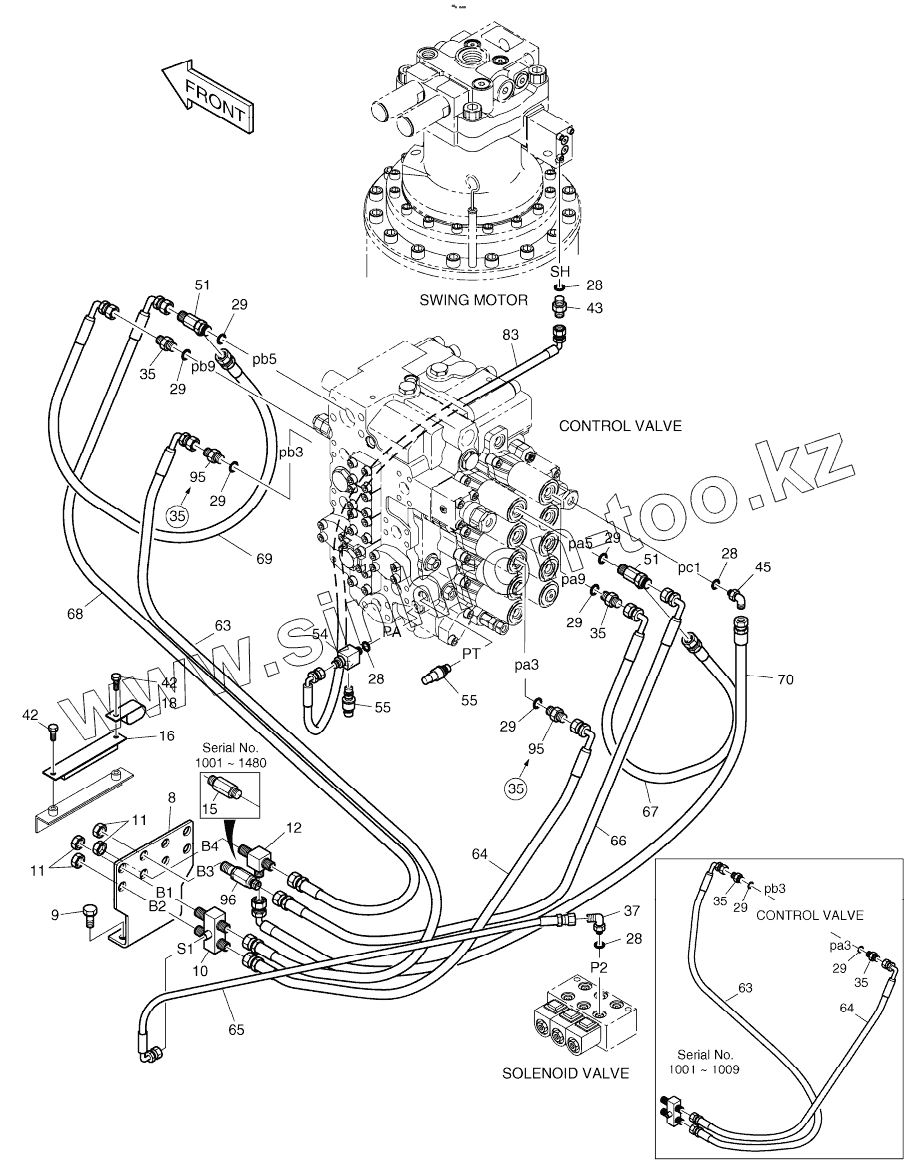

Каталог запасных частей к технике: Doosan S225LC-V. PILOT PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
8
9
10
11
11
12
15
16
18
28
28
28
28
29
29
29
29
29
29
29
29
35
35
35
35
35
35
35
35
35
35
35
35
35
35
37
42
42
43
45
51
51
54
55
55
63
63
64
64
65
65
66
67
68
69
70
83
95
95
96
Позиция на иллюстрации Заводской номер детали Название детали
400-00852A 400-00852A PILOT PIPING
8 195-01469A Bracket
9 2120-2196D8 Bolt
10 420-00307 VALVE;SHUTTLE BLOCK
11 121-00010D1 NUT
12 181-00086D2 TEE 3PF3/8
15 181-00078D1 ADAPTER 2PF3/8
16 124-00267 CLAMP
18 124-00209D4 Clip
28 S8000111 O-RING
29 S8000141 O-RING
35 2181-1126D7 ADAPTER PFO3/8-PF3/8
35 2181-1126D7 ADAPTER PFO3/8-PF3/8
37 2181-1702D4 ELBOW
42 120-00276 BOLT M8X1.25X12
43 2181-1126D75 ADAPTER
45 2181-1702D3 ELBOW
51 2181-1951D16 TEE
54 2181-2635 ADAPTER
55 2549-9112 SWITCH;PRESSURE
63 DS2055733 HOSE PF3/8-1750L
64 2184-1046D123 HOSE PF3/8-1500L
65 2184-1046D44 Hose
65 2184-1046D35 Hose
66 2184-1046D291 Hose
67 2184-1046D213 Hose
68 DS2055735 Hose
69 2184-1046D247 Hose
70 2184-1046D291 Hose
83 2184-1061D191 HOSE PF1/4-1350L
95 181-00144D5 Adapter
96 420-00352D1 Valve, shockless
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
