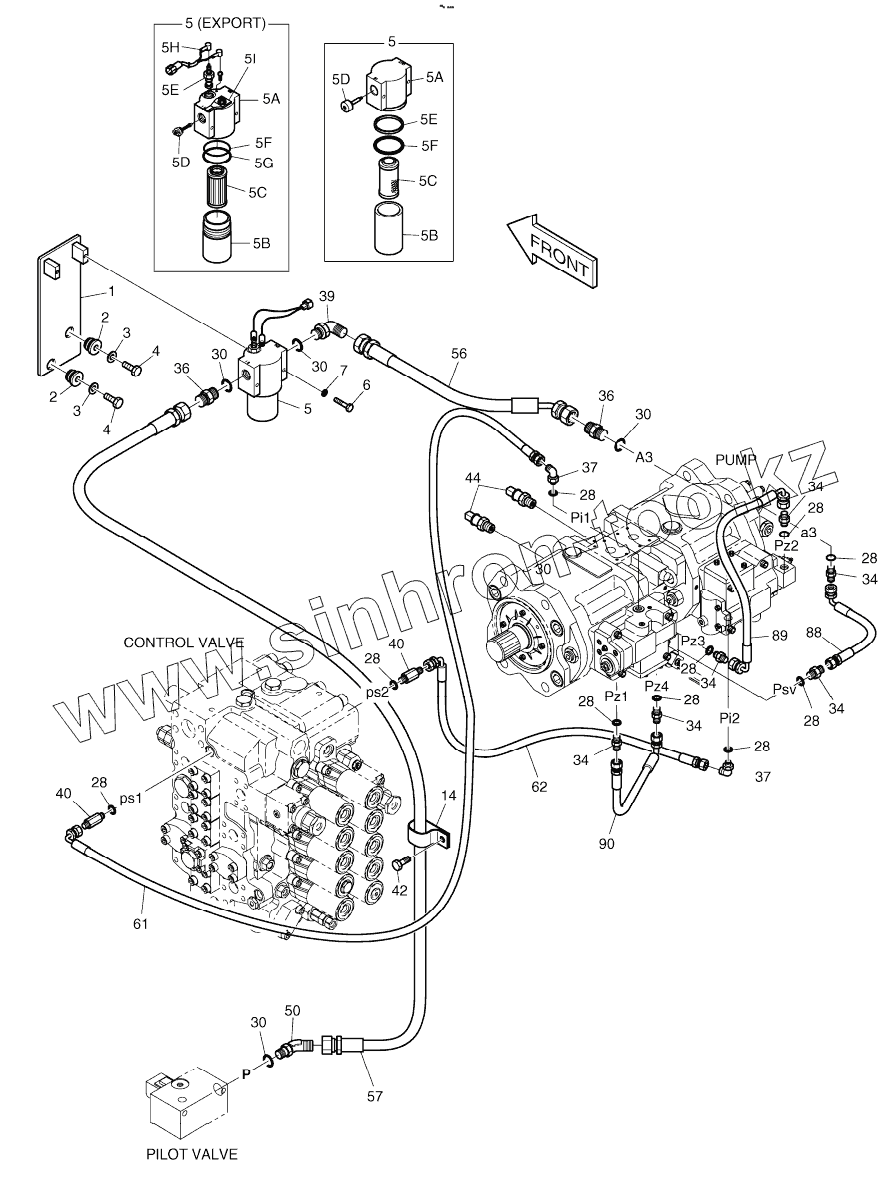

Каталог запасных частей к технике: Doosan S225LC-V. PILOT PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
5
5A
5A
5B
5B
5C
5C
5C
5D
5D
5D
5E
5E
5F
5F
5
5
5
5A
5A
5B
5B
5C
5C
5C
5D
5D
5D
5E
5E
5F
5F
5G
5H
5I
6
7
14
14
28
28
28
28
28
28
28
28
28
28
30
30
30
30
34
34
34
34
34
34
36
36
37
37
39
40
40
42
42
44
50
56
57
61
62
88
89
90
Позиция на иллюстрации Заводской номер детали Название детали
400-00852A 400-00852A PILOT PIPING
1 195-01601 Bracket
2 198-00016 RUBBER
3 2114-1058D10 WASHER
4 S0512253 BOLT M10X1.5X30
5 2471-9062 Filter, pilot
5A HEAD Head
5B 2472-7003 CASE
5C 2471-1154 ELEMENT;PILOT FILTER
5D 2426-1237 VALVE;BY-PASS
5E Y-3738-05 O-RING
5F Y-3738-04 RING;BACK UP
5 471-00075A FILTER;PILOT
5A HEAD Head
5B 2472-7003 CASE
5C 2471-1154 ELEMENT;PILOT FILTER
5D 2426-1237 VALVE;BY-PASS
5E 2471-1155A INDICATOR
5F Y-3738-04 RING;BACK UP
5G Y-3738-05 O-RING
5H 530-00236 HARNESS;PILOT FILTER
5I 2197-1661 BRACKET;HOUSING W9
6 S0553753 BOLT M6X1.0X55
7 S5102303 WASHER;SPRING M6
14 124-00208D9 Clip
14 124-00208D9 Clip
28 S8000111 O-RING
30 S8000181 O-RING
34 2181-1126D14 ADAPTER;S PFO-PF1/4
36 2181-1126D6 ADAPTER
37 2181-1702D4 ELBOW
39 2181-1702D2 ELBOW
40 2181-1126D34 ADAPTER PFO1/4-PF1/4
42 120-00276 BOLT M8X1.25X12
42 120-00276 BOLT M8X1.25X12
44 2547-9045 SENSOR;PRESSURE
50 2181-2419D3 ELBOW
56 2184-1060D169 Hose
57 DS2053757 HOSE PF1/2-1750L
61 2184-1046D177 HOSE PF1/4-2300L
62 2184-1046D188 Hose
88 2184-1046D198 HOSE PF1/4-400L
89 2184-1061D245 Hose
90 2184-1046D215 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
