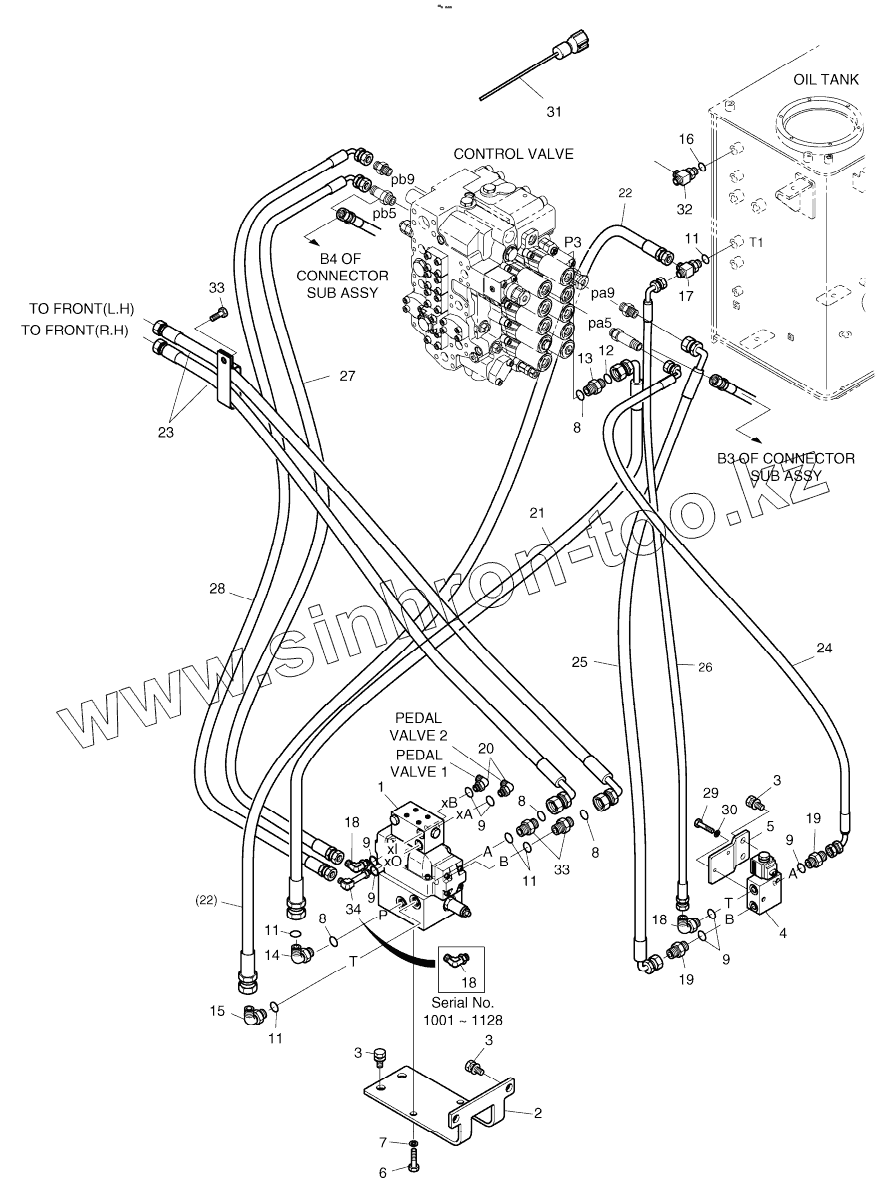

Каталог запасных частей к технике: Doosan S225LC-V. MAIN PIPING - ROTATING AND TILTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400-01257
1
1
2
2
3
3
3
4
5
6
7
8
8
8
8
9
9
9
9
9
11
11
11
11
11
12
13
14
15
16
17
18
18
18
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
33
34
Позиция на иллюстрации Заводской номер детали Название детали
400-01257 400-01257 MAIN PIPING-ROTATING&TILTI
1 420-00322C VALVE;OPTION
2 195-02414 BRACKET, OPTC/V
3 2120-2196D10 Bolt, set
4 420-00370 Valve, solenoid
5 195-02044 BRACKET, OPT.
6 S0515053 BOLT M12X1.75X25
7 S5102703 WASHER;SPRING M10
8 S8030081 O-RING
9 S8000111 O-RING
11 S8000181 O-RING
12 S8000231 O-RING
13 2181-2627D2 ADAPTER
14 2181-2815D3 ELBOW
15 2181-1702D2 ELBOW
16 2181-1951D6 TEE
17 2181-1951D21 TEE
18 2181-1702D3 ELBOW
18 2181-1702D3 ELBOW
19 2181-1126D89 ADAPTER
20 2181-1702D3 ELBOW
21 DS2013450 HOSE
22 DS2054135 HOSE
23 DS2012184 HOSE
24 2184-1046D240 HOSE PF3/8-950L
25 2184-1061D364 HOSE PF3/8-800L
26 2184-1046D183 HOSE PF3/8-830L
27 2184-1046D165 HOSE PF3/8-610L
28 2184-1046D272 Hose
29 S0556353 Bolt
30 S5102503 WASHER;SPRING
31 530-00287 Harness
32 S8000141 O-RING
33 2181-4133D3 ADAPTER
34 DS2281093 ELBOW;LONG
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
