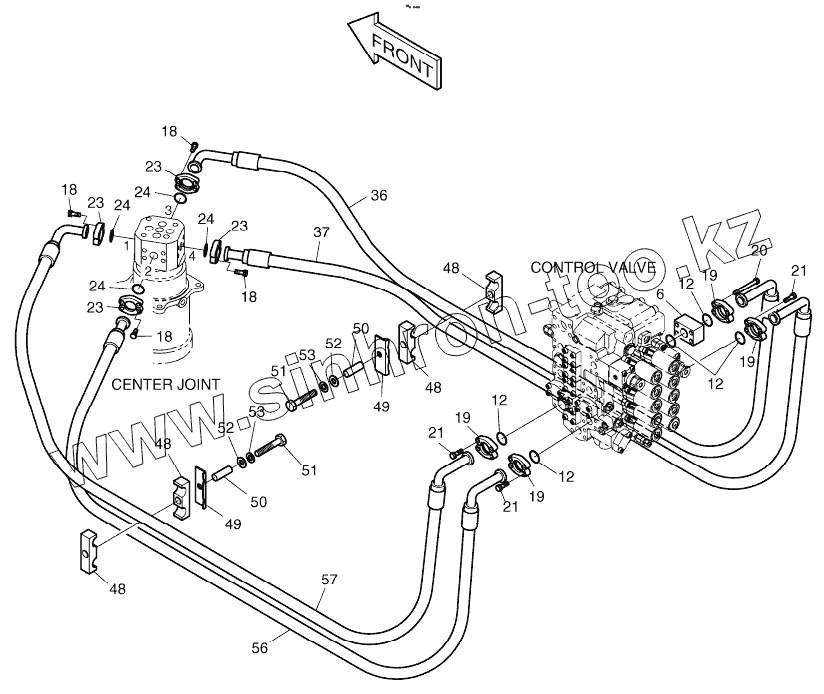

Каталог запасных частей к технике: Doosan S225LC-V. MAIN PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
6
12
12
12
12
18
18
18
18
19
19
19
19
20
21
21
21
23
23
23
23
24
24
24
24
36
37
48
48
48
48
49
49
50
50
51
51
52
52
53
53
56
57
Позиция на иллюстрации Заводской номер детали Название детали
400-00854A 400-00854A MAIN PIPING
6 2423-1407 BLOCK, SPACER
12 2180-1026D19 O-RING
18 S2212066 BOLT;SOCKET M10X1.5X25
19 2181-9078 Flange
20 S2212866 Bolt
21 S2212266 BOLT;SOCKET M10X1.5X30
23 2181-9079 FLANGE
24 2180-1026D2 O-RING
36 DS2045305 HOSE PF3/4-1260L
37 DS2040336 HOSE PF3/4-1370L
48 124-00192 CLAMP, HOSE
49 621-01811 PLATE, CLAMP
50 2114-1737 SPACER
51 S0566053 Bolt
52 S5010913 WASHER M16
53 S5102903 WASHER;SPRING
56 DS2040335 HOSE PF3/4-1270L
57 DS2045304 HOSE PF3/4-1190L
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
