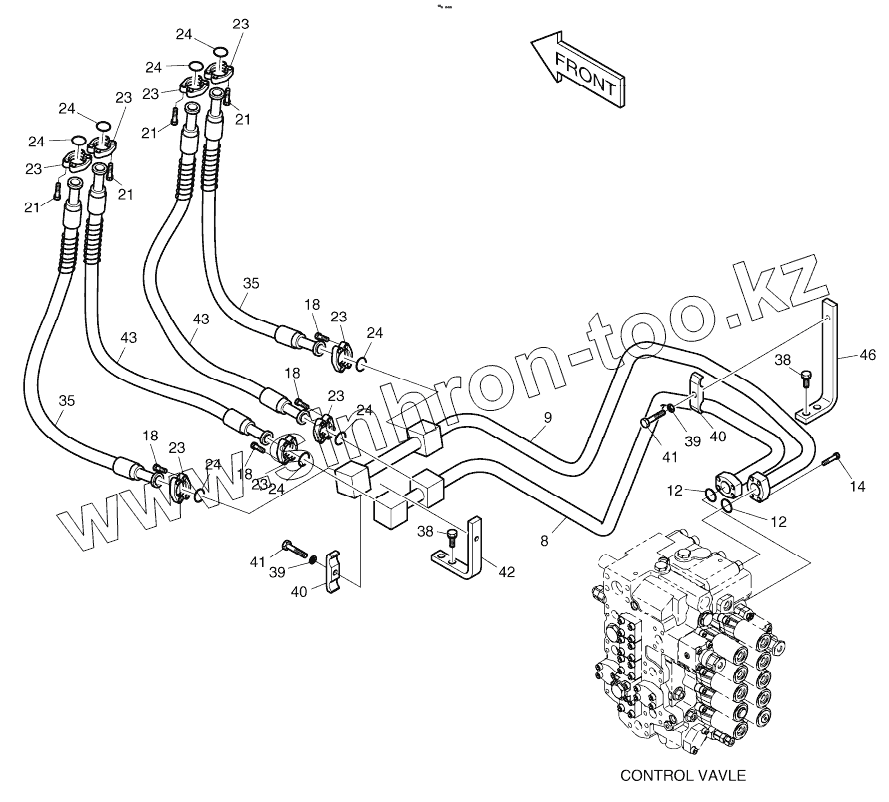

Каталог запасных частей к технике: Doosan S225LC-V. MAIN PIPING

Тип техники

Марка

Модель

Схема

8

8

9

9

12

12

14

18

18

18

18

21

21

21

21

23

23

23

23

23

23

23

23

24

24

24

24

24

24

24

24

35

35

38

38

39

39

40

40

41

41

42

43

43

46

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00854A	400-00854A		MAIN PIPING
8	140-01025A		PIPE
8	140-01025B		PIPE
9	140-01026A		PIPE
9	140-01026B		PIPE
12	2180-1026D19		O-RING
14	S2212466		BOLT;SOCKET M10X1.5X40
18	S2212066		BOLT;SOCKET M10X1.5X25
21	S2212266		BOLT;SOCKET M10X1.5X30
23	2181-9079		FLANGE
24	2180-1026D2		O-RING
35	2184-1081D117		Hose
38	2120-2196D11		BOLT;SET
39	S5102703		WASHER;SPRING M10
40	2124-1025D5		Clamp
41	S0561053		BOLT M12X1.75X65
42	195-01799		PLATE
43	DS2038135		HOSE PF3/4-720L
46	195-01802A		BRACKET
