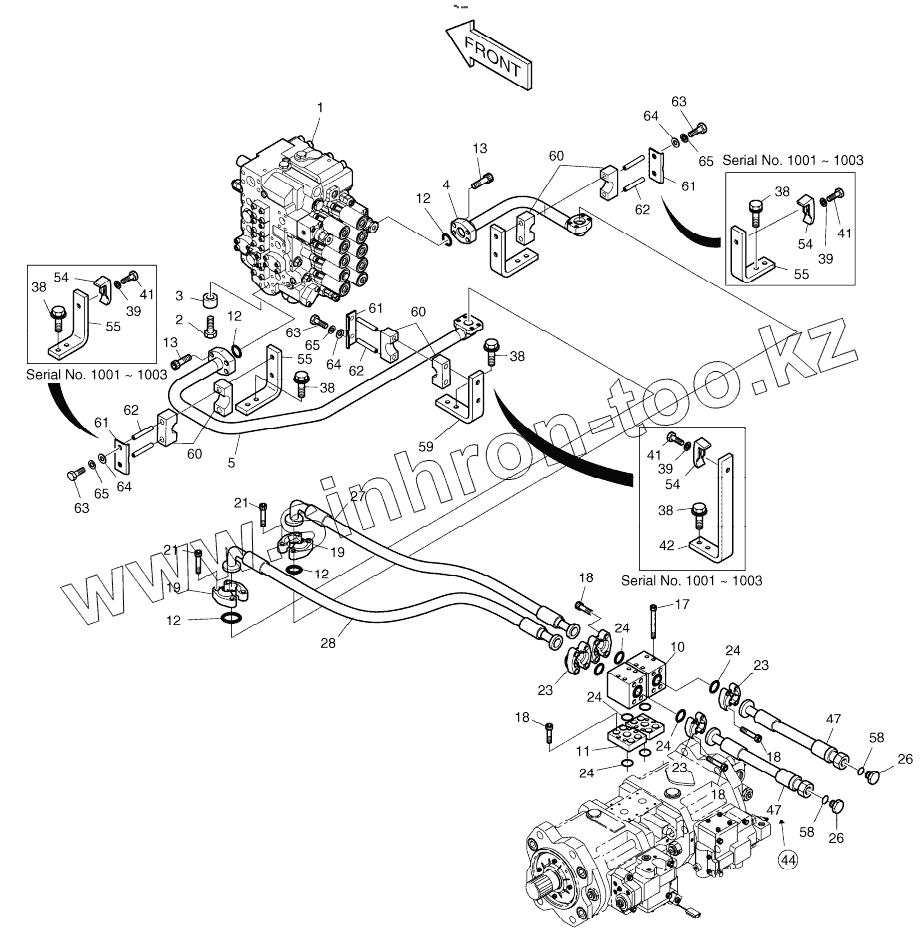

Каталог запасных частей к технике: Doosan S225LC-V. MAIN PIPING
400-00854A
400-00854A
400-00854A
400-00854A
1
2
3
4
5
10
11
12
12
12
12
13
13
17
18
18
18
18
19
19
21
21
23
23
23
24
24
24
24
24
26
26
27
28
38
38
38
38
38
39
39
39
41
41
41
42
44
47
47
47
47
54
54
54
55
55
55
55
55
55
55
55
58
58
59
60
60
60
61
61
61
62
62
62
63
63
63
64
64
64
65
65
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00854A | 400-00854A | MAIN PIPING | |
| 1 | 420-00295 | VALVE, CONTROL | |
| 2 | S0565466 | BOLT M16X2.0X60 | |
| 3 | 114-00425 | Spacer | |
| 4 | 140-01301 | PIPE | |
| 5 | 140-01305 | PIPE | |
| 10 | 2423-1556 | BLOCK | |
| 11 | 2423-1554A | BLOCK | |
| 12 | 2180-1026D19 | O-RING | |
| 13 | S2215466 | BOLT;SOCKET | |
| 17 | S2213466 | Bolt | |
| 18 | S2212066 | BOLT;SOCKET M10X1.5X25 | |
| 19 | 2181-9078 | Flange | |
| 21 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 23 | 2181-9079 | FLANGE | |
| 24 | 2180-1026D2 | O-RING | |
| 26 | 2181-2218D5 | Plug | |
| 27 | DS2040350 | HOSE PF3/4-875L | |
| 28 | DS2040343 | HOSE PF3/4-610L | |
| 38 | 2120-2196D11 | BOLT;SET | |
| 39 | S5102703 | WASHER;SPRING M10 | |
| 41 | S0561053 | BOLT M12X1.75X65 | |
| 42 | 195-01799 | PLATE | |
| 44 | DS2016022 | HOSE PF3/4-250L | |
| 47 | DS2016023 | HOSE PF3/4-330L | |
| 47 | DS2016023 | HOSE PF3/4-330L | |
| 54 | 2124-1026D3 | CLAMP;PIPE | |
| 55 | 195-02438 | PLATE | |
| 55 | 195-01903A | BRACKET | |
| 58 | S8030121 | O-RING | |
| 59 | 195-02439 | PLATE | |
| 60 | 124-00285 | Clamp, rubber | |
| 61 | 621-02548 | Plate | |
| 62 | 114-00553 | Spacer | |
| 63 | S0559353 | BOLT M10X1.5X90 | |
| 64 | S5010613 | WASHER;PLAIN | |
| 65 | S5102603 | WASHER;SPRING M10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
