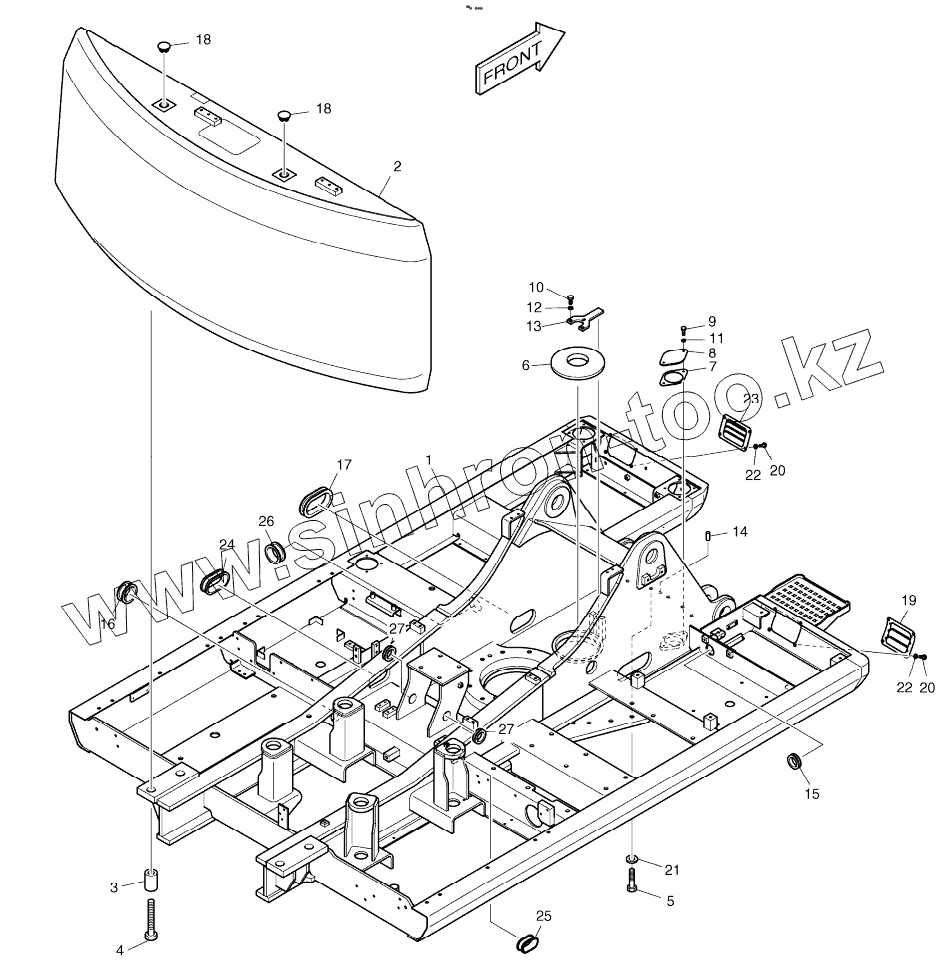

Каталог запасных частей к технике: Doosan S225LC-V. MAIN FRAME

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

3

4

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

20

20

21

22

22

23

24

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
600-00119A	600-00119A		FRAME ASSY
600-00119	600-00119		FRAME ASSY
600-00119G	600-00119G		FRAME ASSY
1	603-00226C		FRAME, MAIN
1	603-00226E		FRAME, MAIN
1	603-00226G		FRAME, MAIN
1	603-00226K		FRAME, MAIN
2	624-00038B		WEIGHT, COUNTER
2	624-00038C		WEIGHT, COUNTER
2	624-00038E		WEIGHT, COUNTER
3	2114-1817		SPACER
4	2120-2137		BOLT M30X3.0X240
4	2120-2137A		BOLT M30X3.0X240
5	S0571261		BOLT M20X2.5X120
5	S0571266		BOLT
6	2160-9010		COVER;RUBBER
7	2180-1017A		PACKING
8	2403-1002		COVER
9	S0511853		BOLT M10X1.5X20
10	S0515053		BOLT M12X1.75X25
11	S5102603		WASHER;SPRING M10
12	S5102703		WASHER;SPRING M10
13	2195-2534C		BRACKET
14	2123-1107D4		PIN;DOWEL
15	2160-1004D34		BUSHING,RUBBER
16	2160-1004D39		BUSHING, RUBBER
17	2160-1201D11		Bushing
18	2160-9034		Cap
19	621-01527A		COVER;LAMP
20	S0508853		BOLT M8X1.25X20
21	2114-9012A		WASHER;HARD
22	S5010513		WASHER;PLAIN M8
23	621-01579A		COVER;LAMP
24	2160-1201D26		BUSHING, RUBBER
24	DS7601022		BUSHING, RUBBER
25	2160-1201D27		BUSHING, RUBBER
26	2160-1201D12		BUSHING;RUBBER
27	2160-1004D55		Bushing, rubber

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
