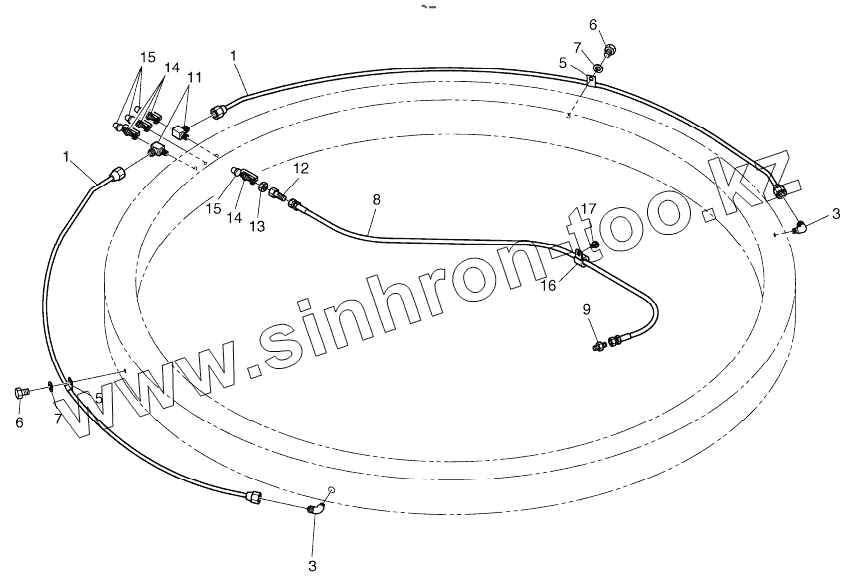

Каталог запасных частей к технике: Doosan S225LC-V. LUBRICATION PIPING

Тип техники

Марка

Модель

Схема

400-00833

1

1

3

3

5

5

6

6

7

7

8

9

11

12

13

14

14

15

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00833	400-00833		LUBRICATION PIPING
1	2140-1252		Pipe
3	2181-1925		ELBOW
5	2124-1027D2		CLIP;PIPE M6
6	S0504353		BOLT M6X1.0X10
7	S5102303		WASHER;SPRING M6
8	2184-1045D207		HOSE PF1/4-1150L
9	2181-1110D1		ADAPTER PF1/4-PT1/4
11	2181-2527		TEE PT1/8
12	181-00103		REDUCER PT1/8-PF1/4
13	121-00006		NUT PF1/4
14	S6710041		NIPPLE;GREASE
15	160-00020		CAP;GREASE NIPPLE
16	124-00208D2		CLIP D14/M8
17	120-00276		BOLT M8X1.25X12

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
