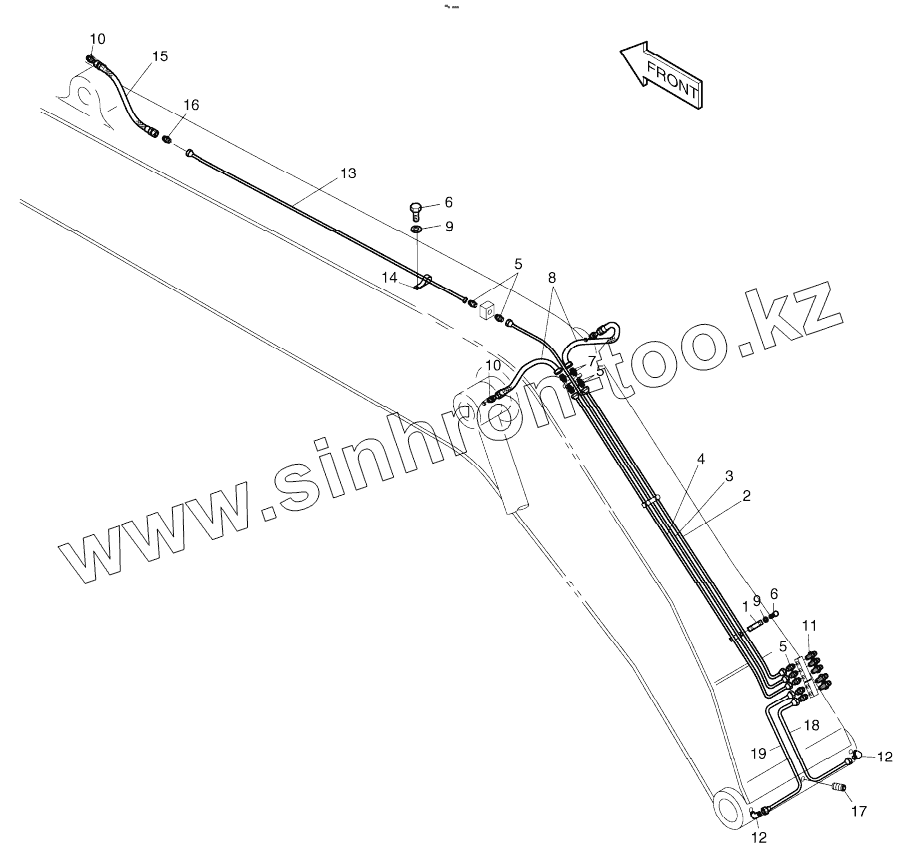

Каталог запасных частей к технике: Doosan S225LC-V. LUBRICATION PIPING

Тип техники

Марка

Модель

Схема

2400-2049

1

2

3

4

5

5

5

6

6

7

8

9

9

10

10

11

12

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
2400-2049	2400-2049		LUBRICATION PIPING
1	2124-1625		Clamp, pipe
2	2140-1259B		PIPE
3	2140-1576A		PIPE
4	2140-1261B		PIPE
5	2181-1184		Adapter
6	S0511553		BOLT M10X1.5X14
7	2181-1110D1		ADAPTER PF1/4-PT1/4
8	2184-1045D64		HOSE PF1/4-920L
9	S5102603		WASHER;SPRING M10
10	2181-1110D30		ADAPTER PF1/4-PT1/8
11	S6710052		Nipple,grease
12	2181-1925		ELBOW
13	2140-1577		PIPE
14	2124-1353D1		CLIP
15	2184-1026D68		HOSE PF1/4-650L
16	2181-1923D9		ADAPTER
17	S3524403		PLUG;DRAIN M10X1.5X15
18	182-00062		PIPE
19	182-00063		PIPE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
