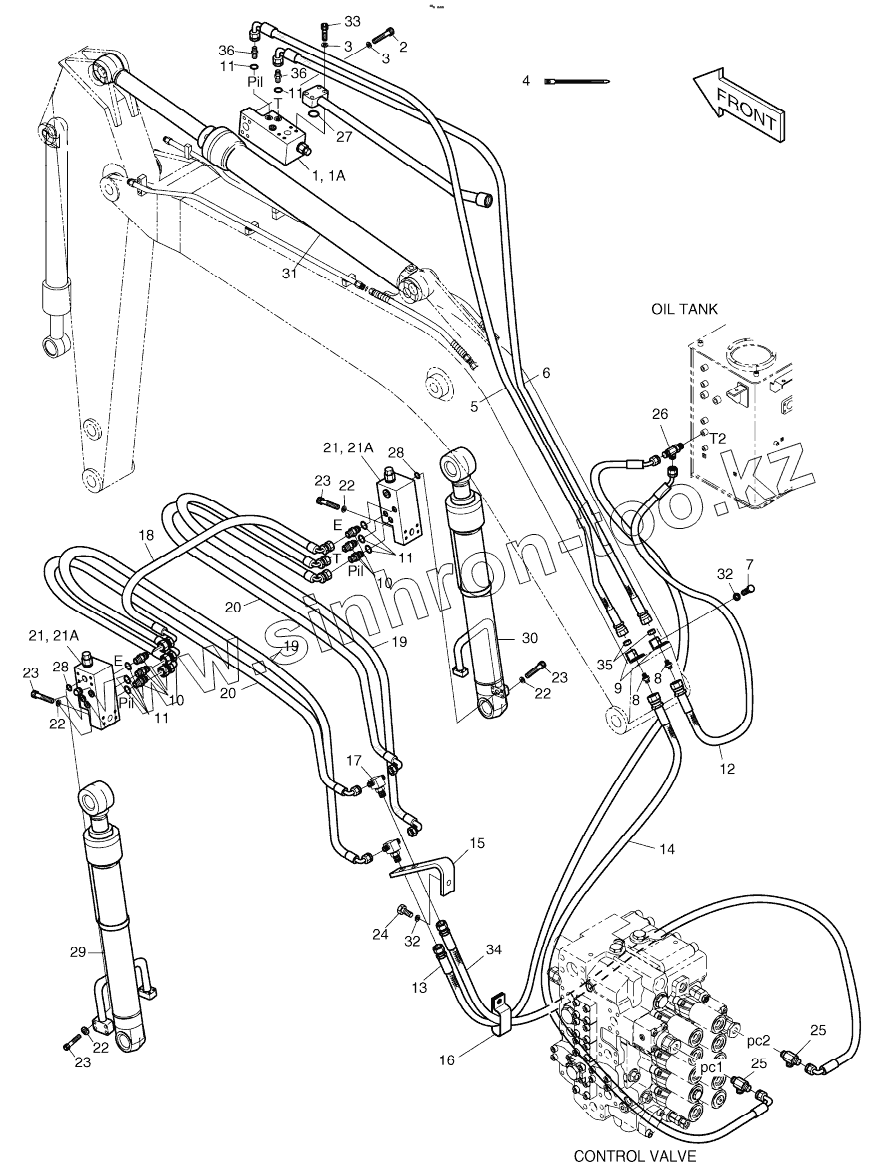

Каталог запасных частей к технике: Doosan S225LC-V. LOCK VALVE PIPING - BOOM 5.7m

Тип техники

Марка

Модель

Схема

400-01009A

400-01009A

1

1A

2

3

3

4

5

6

7

8

8

9

10

10

11

11

11

11

12

13

14

15

16

17

18

18

19

19

20

20

21

21

21A

21A

22

22

22

22

23

23

23

23

24

25

25

26

27

28

28

29

30

31

32

32

33

34

35

36

36

Позиция на иллюстрации	Заводской номер детали		Название детали
400-01009A	400-01009A		LOCK VALVE PIPING
1	420-00004A		Valve, lock
1A	K9000999		Seal kit
2	S2215766		Bolt
3	S5110703		Washer
4	2124-1084D2		CLIP;BAND
5	DS2055743		HOSE PF3/8-5030L
6	DS2055742		HOSE PF3/8-4930L
7	S0565666		Bolt
8	181-00078D1		ADAPTER 2PF3/8
9	195-02266		Bracket
10	2181-1126D14		ADAPTER;S PFO-PF1/4
11	S8000111		O-RING
12	2184-1060D145		HOSE PF3/8-1700L
13	2184-1060D154		Hose
14	DS2055755		HOSE PF3/8-2400L
15	195-02115		SUPPORT
16	124-00208D5		CLIP D32/M8
17	181-00008		TEE
18	DS2059383		HOSE PF1/4-800L
18	DS2059468		HOSE PF1/4-880L
19	2184-1062D12		HOSE PF1/4-1400L
20	2184-1062D12		HOSE PF1/4-1400L
21	420-00226		Valve, lock
21A	K9000998		SEAL KIT
22	S5110603		WASHER;SPRING
23	S2212766		BOLT;SOCKET M10X1.5X55
24	S0561353		BOLT M12X1.75X80
25	2181-2375D7		Tee
26	2181-1951D16		TEE
27	S8000341		O-ring
28	S8000281		O-RING
29	440-00360A		CYLINDER, BOOM(L.H)
30	440-00361A		CYLINDER, BOOM(R.H)
31	2440-6493C		Cylinder, arm
32	S5102703		WASHER;SPRING M10
33	S2215866		BOLT;SOCKET
34	2184-1046D238		Hose
35	121-00010D1		NUT
36	2181-1126D85		Adapter
