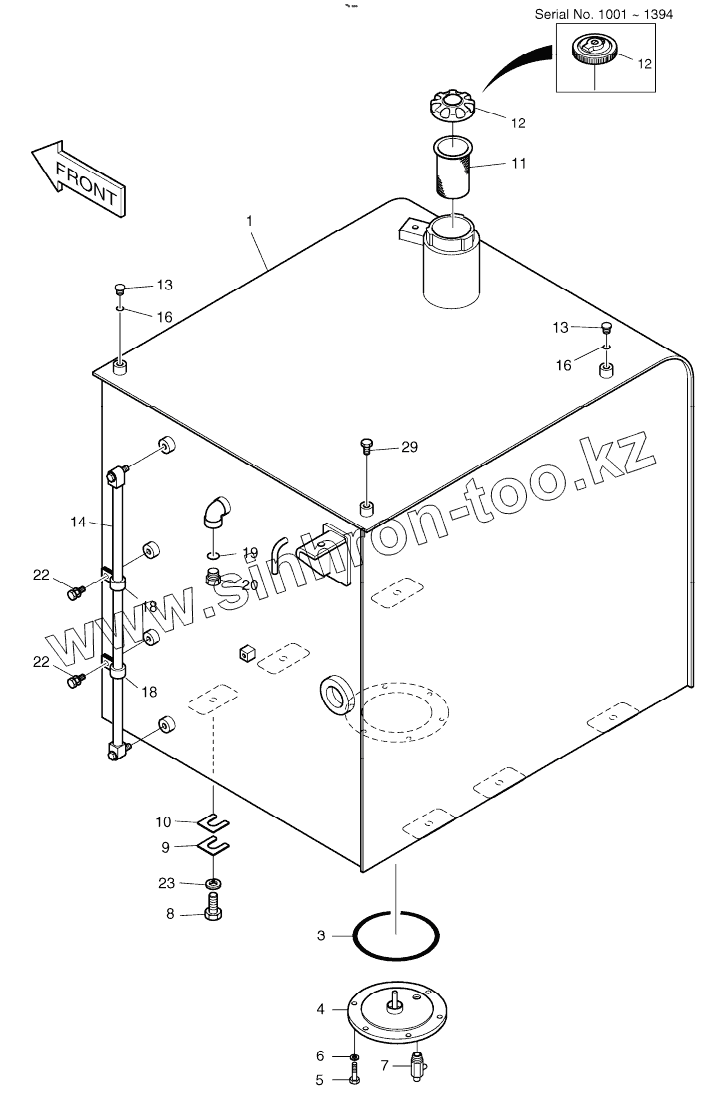

Каталог запасных частей к технике: Doosan S225LC-V. FUEL TANK

Тип техники

Марка

Модель

Схема

1

1

1

1

1

3

4

5

6

7

7

8

9

10

11

11

12

12

12

12

12

12

12

12

12

12

12

12

13

13

14

16

16

18

18

19

20

22

22

23

29

Позиция на иллюстрации	Заводской номер детали		Название детали
470-00089B	470-00089B		FUEL TANK ASSY
1	470-00088C		TANK, FUEL
1	470-00088E		TANK, FUEL
1	470-00088G		TANK, FUEL
1	470-00088H		TANK, FUEL
1	470-00088J		TANK, FUEL
3	S8011450		O-RING
4	473-00033		COVER
5	S0512053		BOLT M10X1.5X25
6	S5102603		WASHER;SPRING M10
7	186-00017		COCK
7	186-00017A		COCK
8	S0565461		BOLT M16X2.0X60
9	2114-1813		SHIM D20X0.8T
10	2114-1814		SHIM D20X1.6T
11	2471-9046		FILTER;FUEL
11	471-00105		FILTER;FUEL
12	2188-9008		CAP;FUEL
12	188-00018		CAP;FUEL
12	188-00014A		CAP;FUEL
12	K1004166		CAP;FUEL
13	2181-1950D1		PLUG
14	119-00014D1		Gauge, level
16	S8000111		O-RING
18	DS2802021		Clip
19	S8000181		O-RING
20	2181-1950D7		PLUG PF1/2
22	120-00276		BOLT M8X1.25X12
23	114-00425		Spacer
29	S0514653		BOLT M12X1.75X16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
