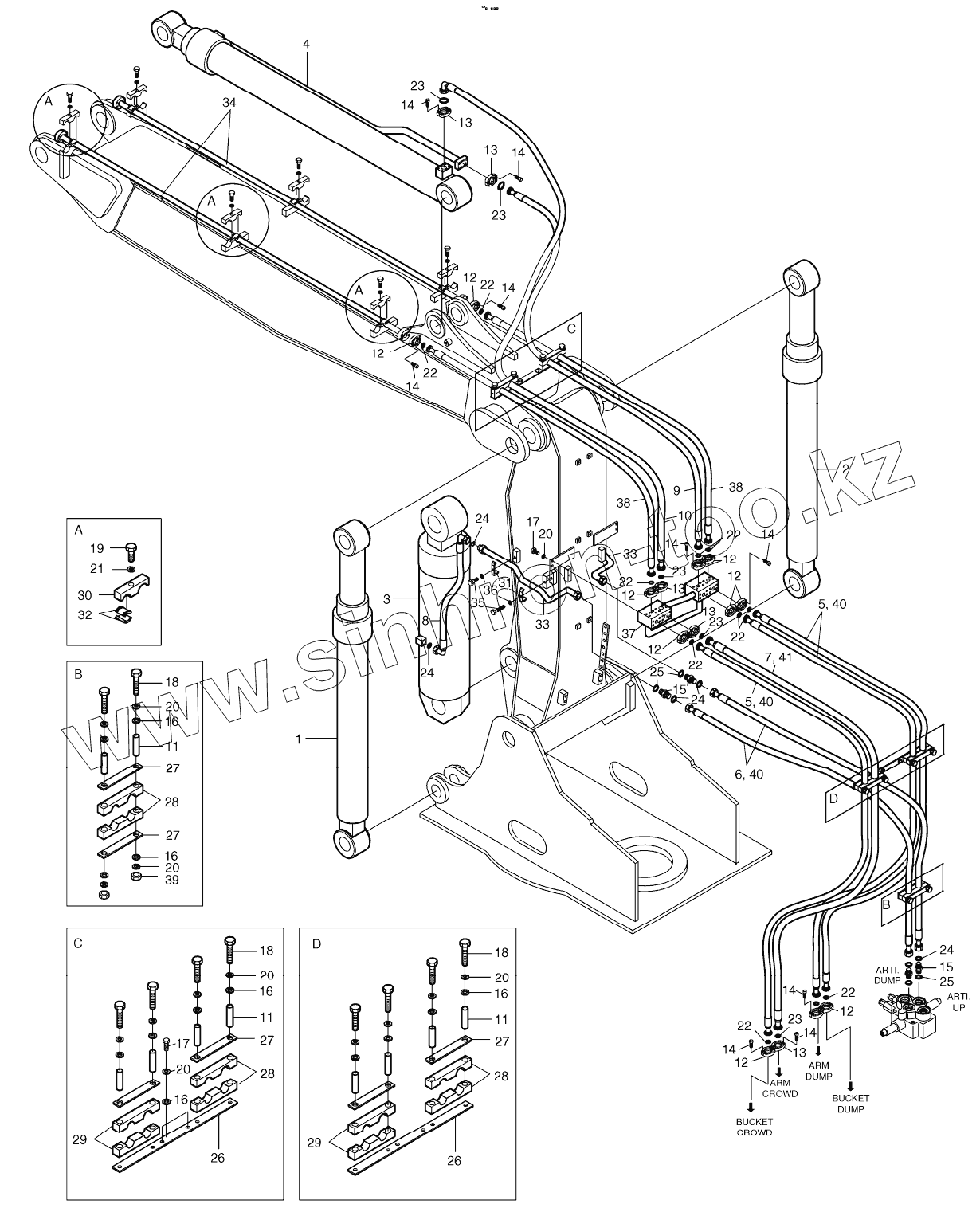

Каталог запасных частей к технике: Doosan S225LC-V. FRONT PIPING - ARTI.BOOM
400-01401
400-01401
400-01401
400-01401
400-01401
400-01401
400-01401
400-01401
1
2
3
4
5
5
6
7
8
9
10
11
11
11
12
12
12
12
12
12
12
12
13
13
13
13
13
14
14
14
14
14
14
14
14
14
15
15
16
16
16
16
16
17
17
18
18
18
19
20
20
20
20
20
20
21
22
22
22
22
22
22
22
22
23
23
23
23
23
24
24
24
24
25
25
26
26
27
27
27
27
28
28
28
29
29
30
31
32
33
33
34
35
36
37
38
38
39
40
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-01401 | 400-01401 | FRONT PIPING | |
| 1 | 440-00094 | Boom cylinder(l.h.)-arti.boom | |
| 2 | 440-00095 | Boom cylinder(r.h.)-arti.boom | |
| 3 | 440-00454 | ARTIBOOM CYLINDER | |
| 4 | 2440-9236B | Cylinder, arm | |
| 5 | 2184-1081D156 | HOSE 3/4"-1950L | |
| 6 | 2184-1196D152 | HOSE 3/4"-1900L | |
| 7 | 2184-1081D157 | HOSE 1"-1950L | |
| 8 | 2184-1198D67 | Hose | |
| 9 | DS2038138 | Hose | |
| 10 | DS2040355 | HOSE 3/4"-2200L | |
| 11 | 2182-1018D47 | PIPE | |
| 12 | 2181-9079 | FLANGE | |
| 13 | 2181-9078 | Flange | |
| 14 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 15 | 2181-2627D1 | ADAPTER | |
| 16 | S5010613 | WASHER;PLAIN | |
| 17 | S0512153 | BOLT M10X1.5X28 | |
| 18 | S0559253 | BOLT M10X1.5X85 | |
| 19 | S0565466 | BOLT M16X2.0X60 | |
| 20 | S5102603 | WASHER;SPRING M10 | |
| 21 | S5102903 | WASHER;SPRING | |
| 22 | 2180-1026D2 | O-RING | |
| 23 | 2180-1026D19 | O-RING | |
| 24 | S8030121 | O-RING | |
| 25 | S8000231 | O-RING | |
| 26 | 621-00443 | PLATE | |
| 27 | 2191-4689 | PLATE | |
| 28 | 124-00027 | CLAMP;RUBBER | |
| 29 | 124-00028 | Clamp, rubber | |
| 30 | 124-00011 | CLAMP | |
| 31 | 2124-1026D2 | CLAMP | |
| 32 | 2161-2250A | RUBBER | |
| 33 | 140-00360A | PIPE | |
| 34 | 140-00156 | Pipe, bucket | |
| 35 | S0560853 | BOLT M12X1.75X55 | |
| 36 | S5102703 | WASHER;SPRING M10 | |
| 37 | 423-00065 | BLOCK | |
| 38 | DS2038137 | Hose | |
| 39 | S4012633 | NUT M10X1.5 | |
| 40 | 2158-1003D36 | PROTECTOR;HOSE-1200L | |
| 41 | 2158-1003D37 | PROTECTOR;HOSE-1200L |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
