Каталог запасных частей к технике: Doosan S225LC-V. ELECTRIC PARTS - GAUGE AND SWITCH PANEL

Тип техники

Марка

Модель

Схема

1

1

1

1A

1B

2

3

4

5

5A

6

6A

7

7A

8

8A

9

9A

10

11

12

13

14

15

16

32

33

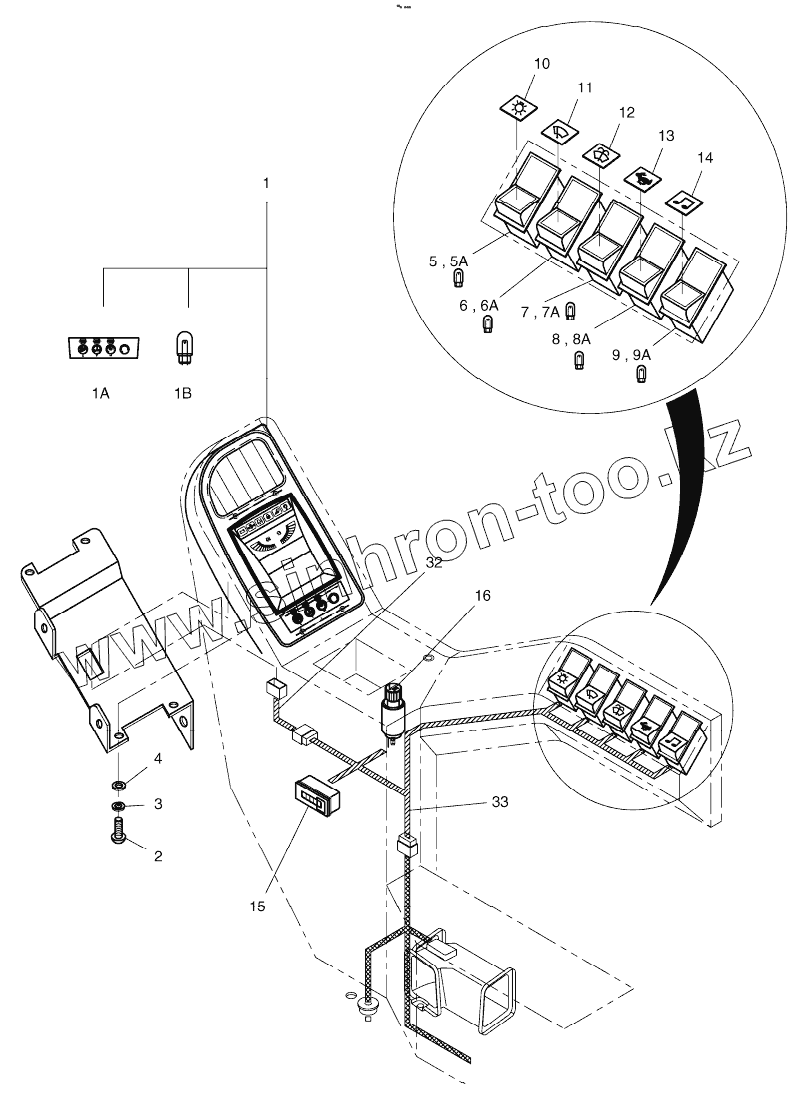

Позиция на иллюстрации	Заводской номер детали		Название детали
500-00146A	500-00146A		ELECTRIC PARTS
500-00146C	500-00146C		ELECTRIC PARTS
500-00146G	500-00146G		ELECTRIC PARTS
500-00146H	500-00146H		ELECTRIC PARTS
500-00146I	500-00146I		ELECTRIC PARTS
1	539-00048C		PANEL;LCD GAUGE
1	539-00048E		PANEL;LCD GAUGE
1	539-00048G		Panel, lcd gauge
1A	159-00195		SHEET;SWITCH
1B	515-00012A		BULB
2	S3450853		SCREW M5X0.8X16
3	S5100203		WASHER;SPRING
4	S5000213		WASHER;PLAIN
5	2549-9109		SWITCH;LAMP
5A	K9000353		LAMP;PILOT
6	2549-9109		SWITCH;LAMP
6A	K9000353		LAMP;PILOT
7	2549-9110		SWITCH;WASHER
7A	K9000353		LAMP;PILOT
8	2549-9109		SWITCH;LAMP
8A	K9000353		LAMP;PILOT
9	2549-9098		SWITCH;OVERLOAD WARNING
9A	K9000353		LAMP;PILOT
10	2190-2036D24		INSERT;LAMP
11	2190-2036D11		INSERT;WIPER
12	2190-2036D12		INSERT;WASHER
13	2190-2036D13		INSERT;HIGH SPEED
14	2190-2036D23		INSERT;CAR STEREO
15	2528-9040		METER;HOUR
16	545-00001		LIGHTER;CIGAR
32	530-00231A		HARNESS;GAUGE PANEL JOINT
33	530-00209		HARNESS;SWITCH BOX

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
