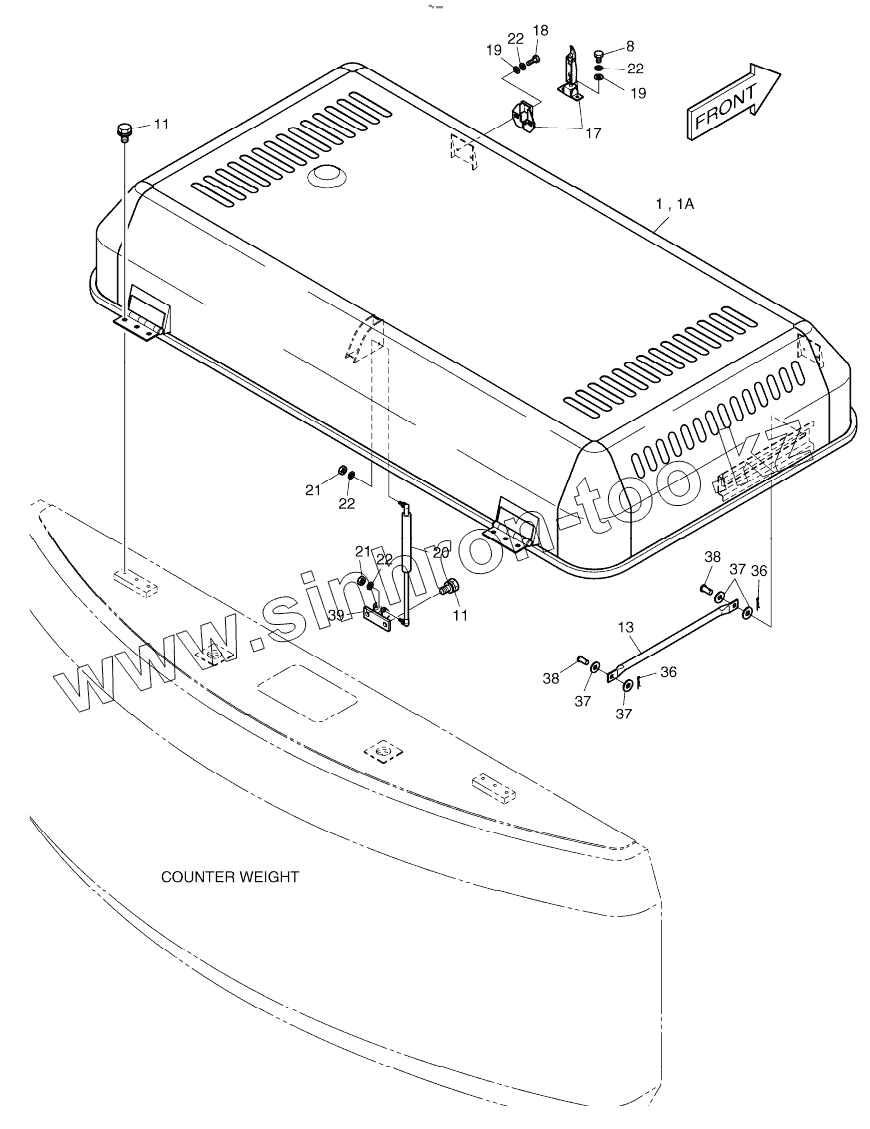

Каталог запасных частей к технике: Doosan S225LC-V. COVER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
621-01915C
621-01915C
621-01915C
1
1
1
1A
8
11
11
13
17
17
17
18
19
19
20
20
21
21
22
22
22
22
36
36
37
37
37
38
38
39
Позиция на иллюстрации Заводской номер детали Название детали
621-01915C 621-01915C COVER ASSY
1 621-02260 COVER, ENGINE
1 621-02260A COVER, ENGINE
1 621-02260B COVER, ENGINE
1A 1.162-00001 RUBBER;CUSHION
8 S0508553 BOLT M8X1.25X14
11 2120-2196D9 BOLT;SET M12X1.75X25
13 145-00070 Stay
17 125-00045 CATCH
17 125-00084 CATCH
17 K1006424 CATCH
18 S0508853 BOLT M8X1.25X20
19 2114-1058D56 Washer
20 2440-9141 Spring, gas
20 2440-9142 SPRING, GAS
21 S4012533 NUT M8X1.25
22 S5102503 WASHER;SPRING
36 2705-9002 PIN;LOCK
37 2114-1154 WASHER
38 2123-1057D47 PIN
39 195-02178 BRACKET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
