Каталог запасных частей к технике: Doosan S225LC-V. COVER

Тип техники

Марка

Модель

Схема

4

4

4

4

4

4A

4A

4B

4B

4B

4B

4B

4BA

4BA

4BA

4BA

4C

4D

4E

4F

4G

4H

4I

4J

4J

4J

4K

4K

4K

11

24

24

25

25

25

26

27

28

29

29

30

31

32

33

34

37

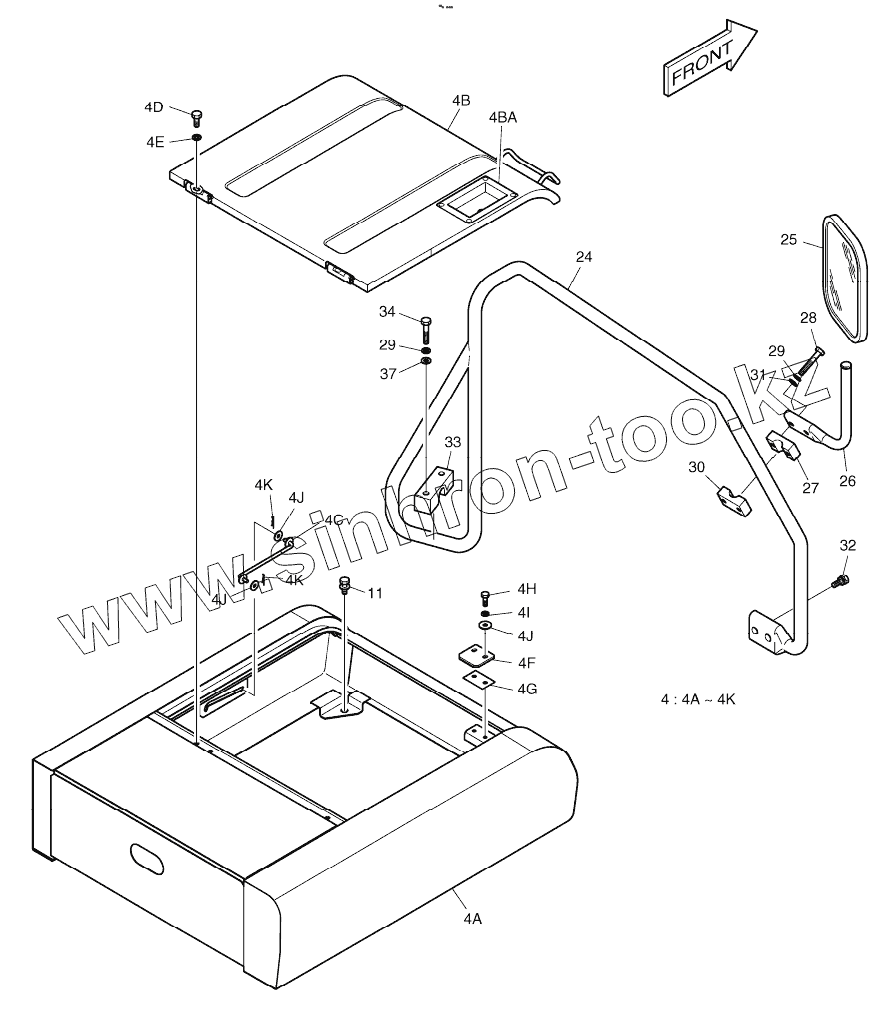

Позиция на иллюстрации	Заводской номер детали		Название детали
621-01915A	621-01915A		COVER ASSY
4	621-01876A		BATTERY COVER ASSY
4	621-01876B		BATTERY COVER ASSY
4	621-01876C		BATTERY COVER ASSY
4	621-01876E		BATTERY COVER ASSY
4	621-01876G		BATTERY COVER ASSY
4A	621-01894		COVER, BATTERY
4B	621-01877A		COVER
4B	621-01877B		COVER
4B	621-01877C		COVER
4B	621-01877E		COVER
4B	621-01877G		COVER
4BA	125-00034		LOCK
4BA	125-00082		LOCK
4BA	125-00082A		LOCK
4BA	K1006422		LOCK
4C	2145-1243		STAY
4D	S0512053		BOLT M10X1.5X25
4E	S5010613		WASHER;PLAIN
4F	2621-3003B		PLATE
4G	2114-1727A		SHIM PL1.2
4H	S0555753		BOLT M8X1.25X25
4I	S5010513		WASHER;PLAIN M8
4J	2114-1058D29		WASHER
4K	2705-9002		PIN;LOCK
11	2120-2196D9		BOLT;SET M12X1.75X25
24	145-00045B		STAY
24	145-00045C		STAY
25	903-00052		MIRROR;MAIN
25	2903-9012A		MIRROR;MAIN
25	903-00068		MIRROR;MAIN
26	145-00052		STAY
27	124-00216		CLAMP
28	S0561253		BOLT M12X1.75X75
29	S5102703		WASHER;SPRING M10
30	124-00217		CLAMP
31	S5010713		WASHER;PLAIN
32	2120-2196D11		BOLT;SET
33	124-00246		CLAMP
34	S0561053		BOLT M12X1.75X65
37	2114-1154		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
