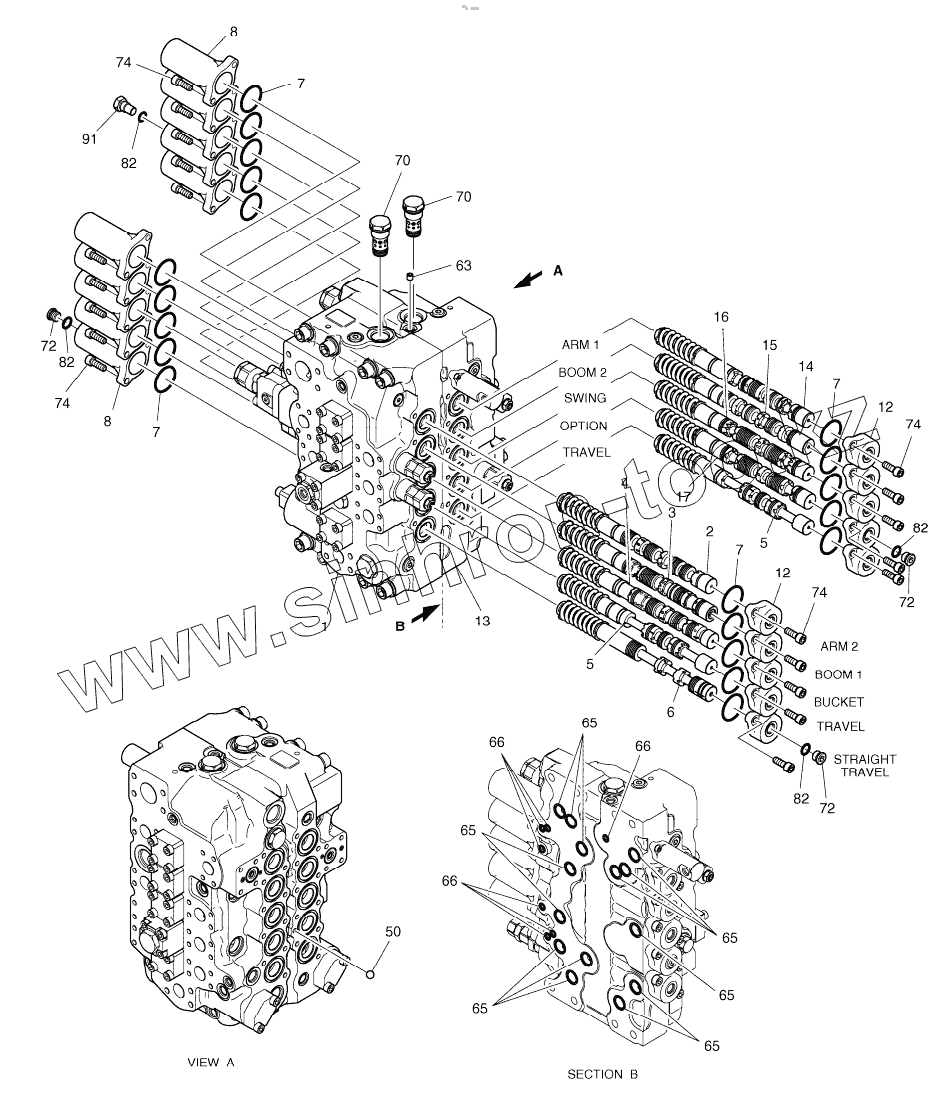

Каталог запасных частей к технике: Doosan S225LC-V. CONTROL VALVE - KVMG270

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
7
7
7
8
8
12
12
13
14
15
16
17
50
63
65
65
65
65
65
65
66
66
66
70
70
72
72
72
74
74
74
74
82
82
82
82
91
Позиция на иллюстрации Заводской номер детали Название детали
426-00231 426-00231 VALVE, CONTROL
1 423-00096 HOUSING, VALVE
2 424-00185 SPOOL ASSY-ARM2
3 424-00191 SPOOL ASSY-BOOM1
4 424-00199 SPOOL ASSY-BUCKET
5 424-00201 SPOOL ASSY-TRAVEL
6 424-00115 SPOOL ASSY-T/S
7 S8010451 O-RING
8 430-00033 CAP
12 430-00035 CAP
13 423-00097 HOUSING, VALVE
14 424-00196 SPOOL ASSY-ARM1
15 424-00194 SPOOL ASSY-BOOM2
16 424-00187 SPOOL ASSY-SWING
17 424-00123 SPOOL ASSY-OPTION
50 23-0146 BALL, STEEL
63 415-00037 PLUG, ORIFICE
65 180-00403 O-RING
66 180-00402 O-RING
70 420-00259 FOOT RELIFE VALVE
72 181-00701 PLUG ASSY
74 S2212266 BOLT;SOCKET M10X1.5X30
82 S8000141 O-RING
91 181-00646 PLUG
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
