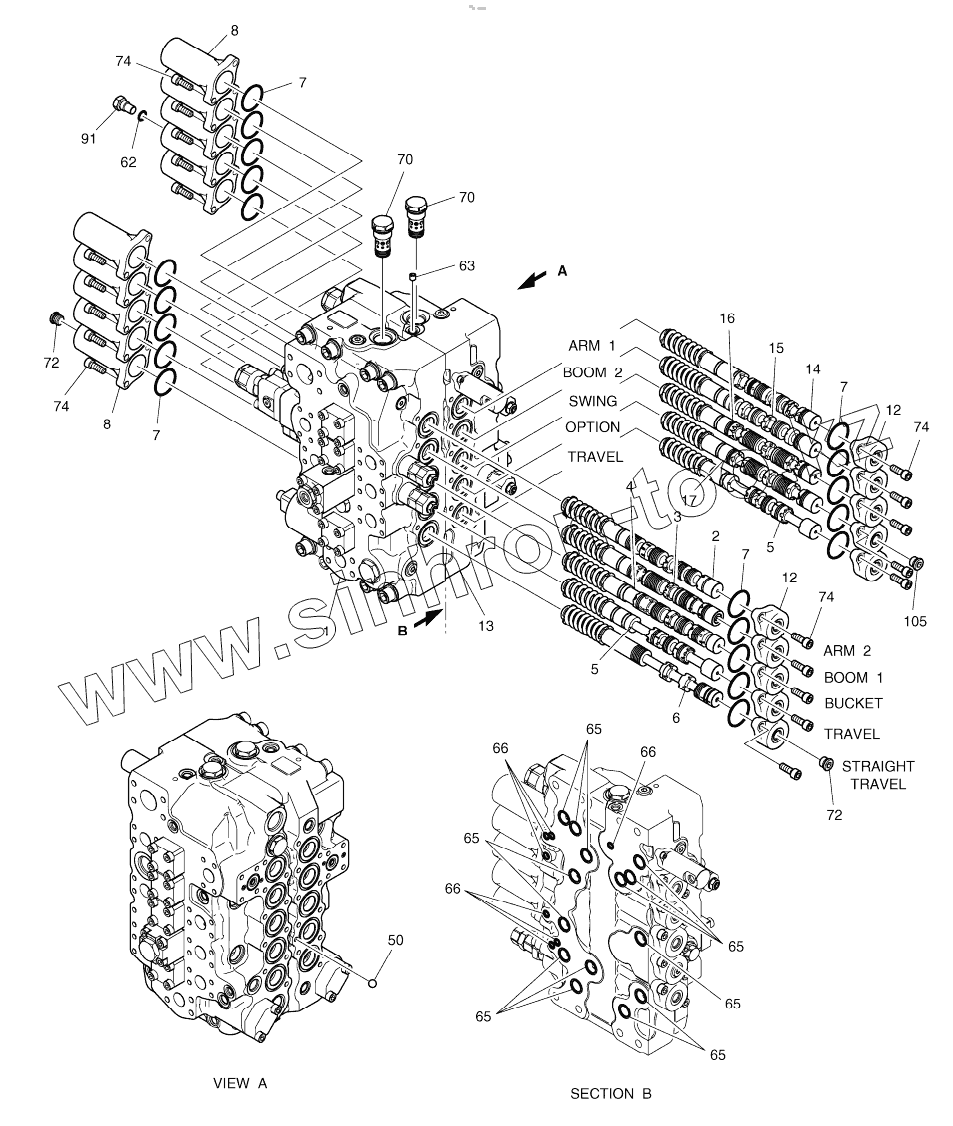

Каталог запасных частей к технике: Doosan S225LC-V. CONTROL VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
7
7
7
8
8
12
12
13
14
15
16
17
50
62
63
65
65
65
65
65
65
66
66
66
70
70
72
72
74
74
74
74
91
105
Позиция на иллюстрации Заводской номер детали Название детали
420-00295 420-00295 VALVE, CONTROL
1 C0151-55007 Housing, valve
2 C011B-50252 Spool assy-arm2
3 C011B-50247 SPOOL ASSY-BOOM1
4 C011B-50248 SPOOL ASSY-BUCKET
5 C011B-50249 SPOOL ASSY-TRAVEL
6 C011B-50237 Spool assy-t/s
7 95123-04500 O-ring
8 C0001-53009 Cap
12 C0001-53005 Cap
13 C0151-55008 Housing, valve
14 C011B-50250 SPOOL ASSY-ARM1
15 C011B-50251 SPOOL ASSY-BOOM2
16 C011B-50256 Spool assy-swing
17 C0113-55214 Spool assy-option
50 96321-06350 Ball, steel
62 95113-01400 O-ring
63 T1172-01008 Plug, orifice
65 T1515-22001 O-ring
66 T1515-10001 O-ring
70 C0003-50003 Relife valve assy
72 21003-00383 Plug assy
74 92703-10281 Bolt, socket m10x28l
91 T1151-17504 Plug
105 21003-00202 Plug assy
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
