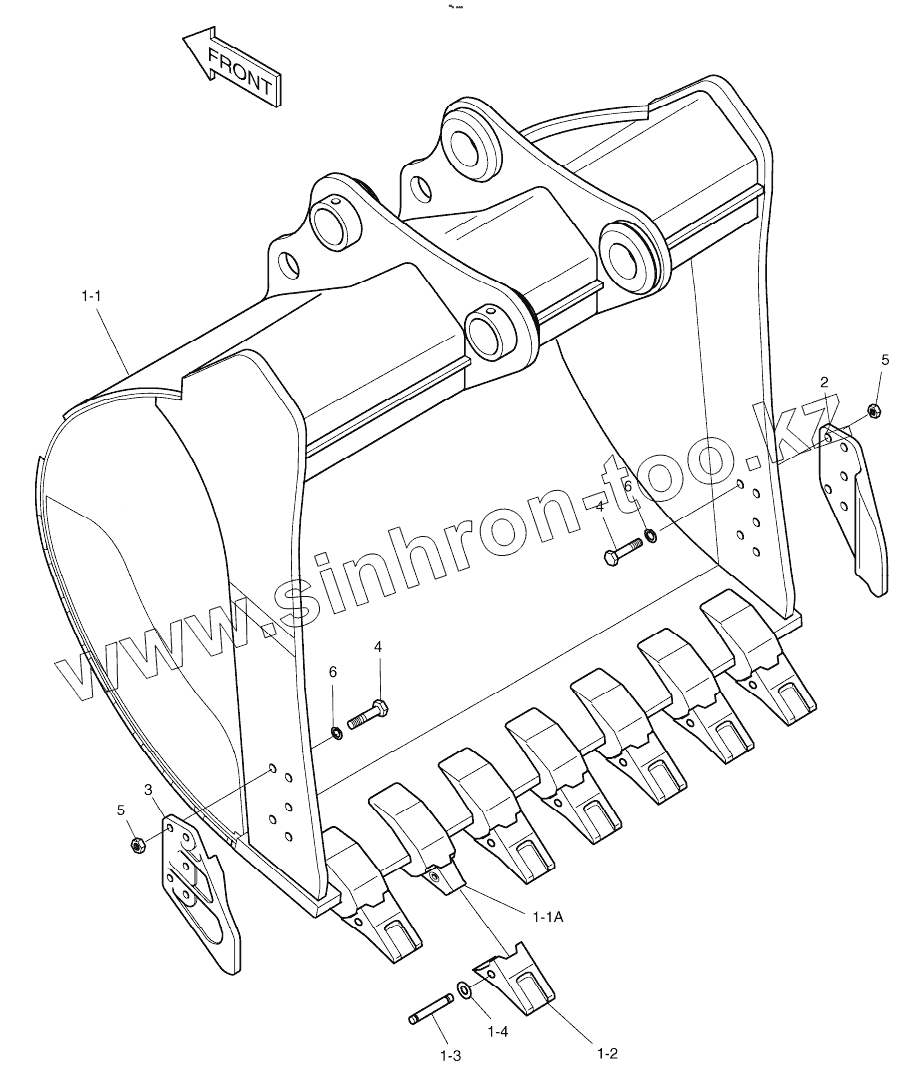

Каталог запасных частей к технике: Doosan S225LC-V. BUCKET ASSY - 1.31m3(63") - SIDE PIN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2704-1642
2704-1642
1-1
1-1А
1-2
1-3
1-4
2
3
4
4
5
5
6
6
Позиция на иллюстрации Заводской номер детали Название детали
2704-1642 2704-1642 Bucket assy
1 2704-1643 Bucket sub assy
1-1 BUCKET Bucket
1-1А 2713-1218 ADAPTER;TOOTH
1-2 713-00024 POINT;TOOTH
1-3 2705-1020 PIN;LOCKING
1-4 2114-1848А WASHER, LOCKING
2 2713-1059А CUTTER, SIDE (RH)
3 2713-1060А CUTTER, SIDE (LH)
4 S0574861 BOLT M24X3.0X75
5 S4013333 NUT M24
6 2114-1831 WASHER;HARDEN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
