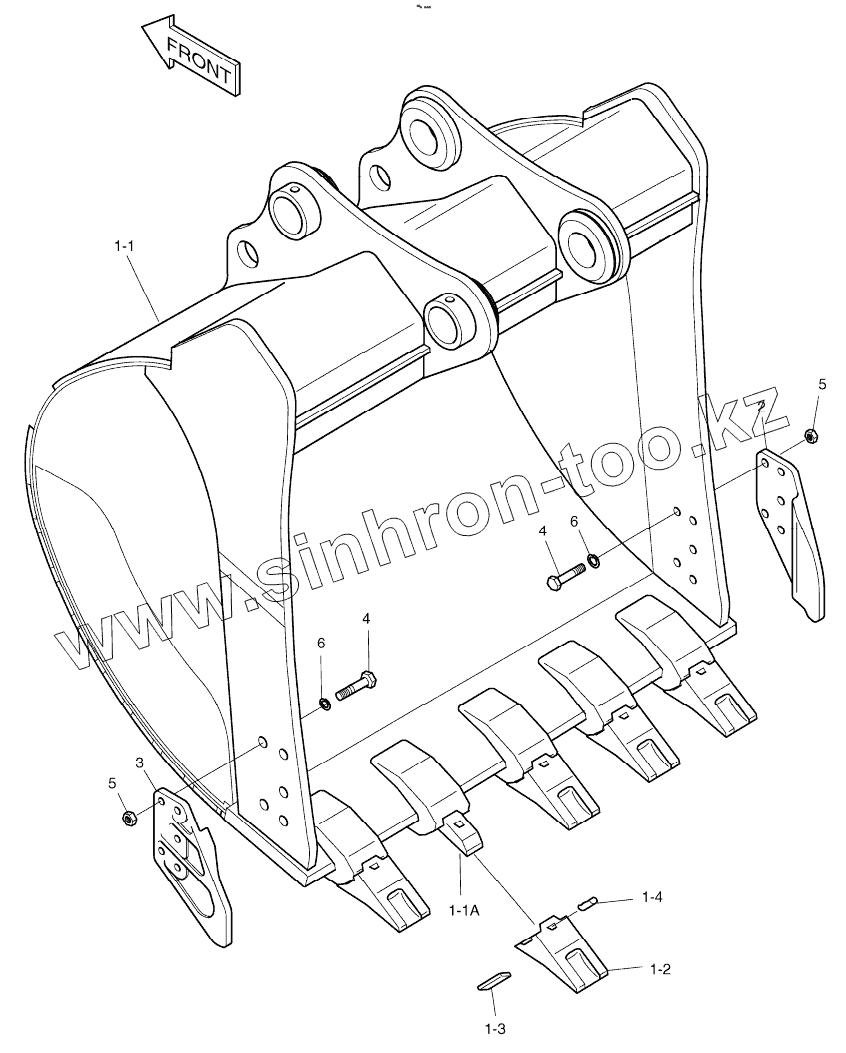

Каталог запасных частей к технике: Doosan S225LC-V. BUCKET ASSY - 1.1m3(54") - VERTICAL PIN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
704-00055
704-00055
1-1
1-1А
1-2
1-3
1-4
2
3
4
4
5
5
6
6
Позиция на иллюстрации Заводской номер детали Название детали
704-00055 704-00055 Bucket assy
1 704-00056 Bucket sub assy
1-1 BUCKET Bucket
1-1А 2713-6078 Adapter, tooth
1-2 2713-9061 Point, tooth
1-3 2705-6034 Pin, locking
1-4 2705-6033 PIN;RUBBER
2 2713-1059А CUTTER, SIDE (RH)
3 2713-1060А CUTTER, SIDE (LH)
4 S0574861 BOLT M24X3.0X75
5 S4013333 NUT M24
6 2114-1831 WASHER;HARDEN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
