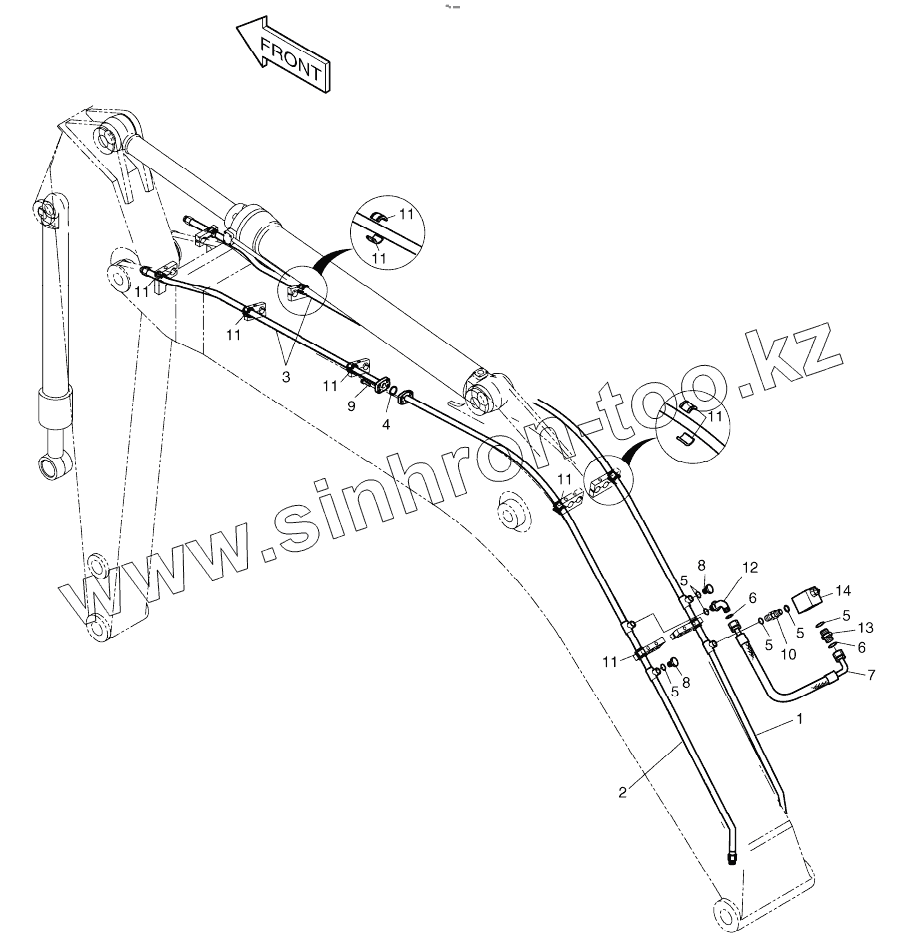

  5. BOOM PIPING - BREAKER - BOOM 5.7m

Каталог запасных частей к технике: Doosan S225LC-V. BOOM PIPING - BREAKER - BOOM 5.7m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400-01008
1
2
3
4
5
5
5
5
5
6
6
7
8
8
9
10
11
11
11
11
11
11
11
11
12
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали
400-01008 400-01008 BOOM PIPING
1 140-01235 PIPE
2 140-01237 PIPE
3 140-00691 Pipe
4 2180-1026D19 O-RING
5 S8000291 O-RING
6 S8030161 O-RING
7 2184-1197D87 Hose
8 2181-1950D9 PLUG PFO1
9 S2212466 BOLT;SOCKET M10X1.5X40
10 2181-2818 ADAPTER;SP
11 2161-2251A RUBBER
12 2181-2815D1 ELBOW
13 2181-4133D6 ADAPTER PFO1-UNF1 7/16
14 2420-9627A VALVE;RELIEF
14 2420-9627B VALVE;RELIEF
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
