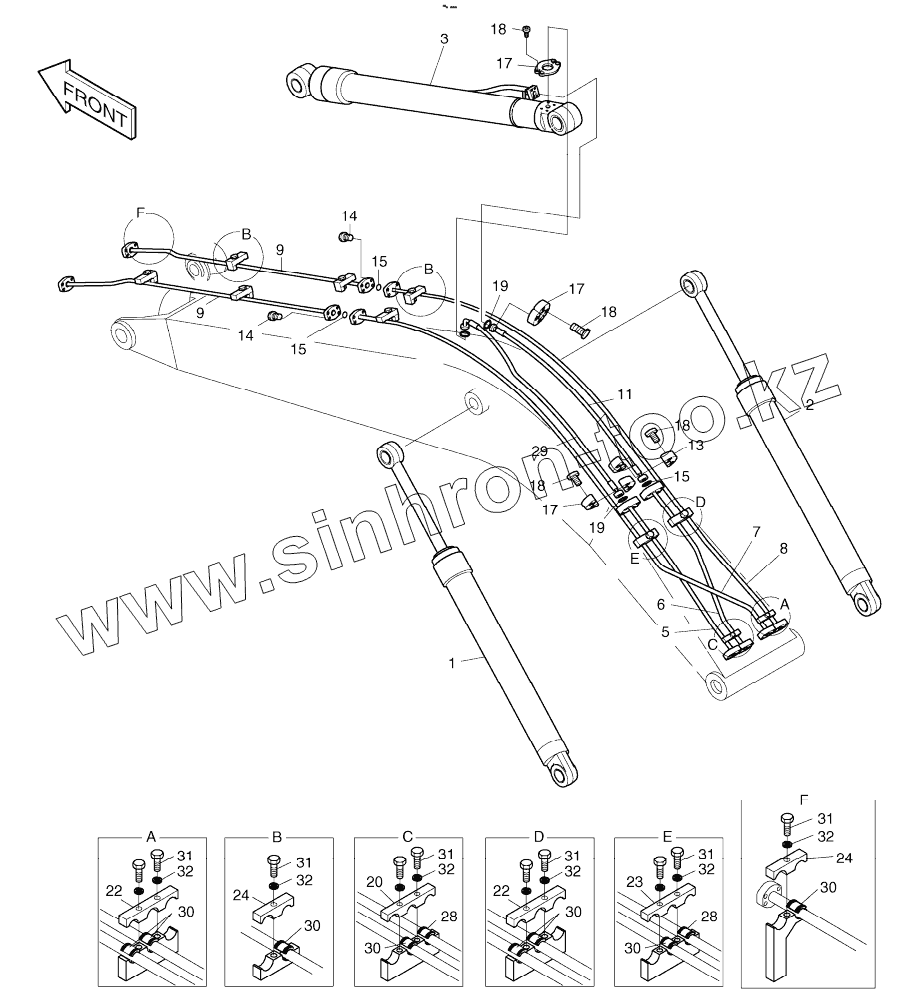

Каталог запасных частей к технике: Doosan S225LC-V. BOOM PIPING - 5.2m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
6
7
8
9
9
9
9
11
13
14
14
15
15
15
17
17
17
18
18
18
18
19
19
20
22
22
23
24
24
28
28
29
30
30
30
30
30
30
31
31
31
31
31
31
32
32
32
32
32
32
Позиция на иллюстрации Заводской номер детали Название детали
400-01062 400-01062 FRONT PIPING
1 440-00355A CYLINDER, BOOM(L.H)
2 440-00356A CYLINDER, BOOM(R.H)
3 2440-9236B Cylinder, arm
5 140-00702 PIPE
6 140-00703 PIPE
7 140-00704 PIPE
8 140-00705 PIPE
9 2140-1599 PIPE
9 2140-1599A PIPE
11 2184-1081D129 HOSE PF3/4-1080L
13 2181-9079 FLANGE
14 S2212466 BOLT;SOCKET M10X1.5X40
15 2180-1026D2 O-RING
17 2181-9078 Flange
18 S2212366 BOLT M10X1.5X35
19 2180-1026D19 O-RING
20 124-00175 Clamp, pipe
22 124-00012 CLAMP
23 124-00173 Clamp, pipe
24 124-00011 CLAMP
28 2161-2251A RUBBER
29 2184-1100D76 HOSE
30 2161-2250A RUBBER
31 S0565466 BOLT M16X2.0X60
32 S5102903 WASHER;SPRING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
