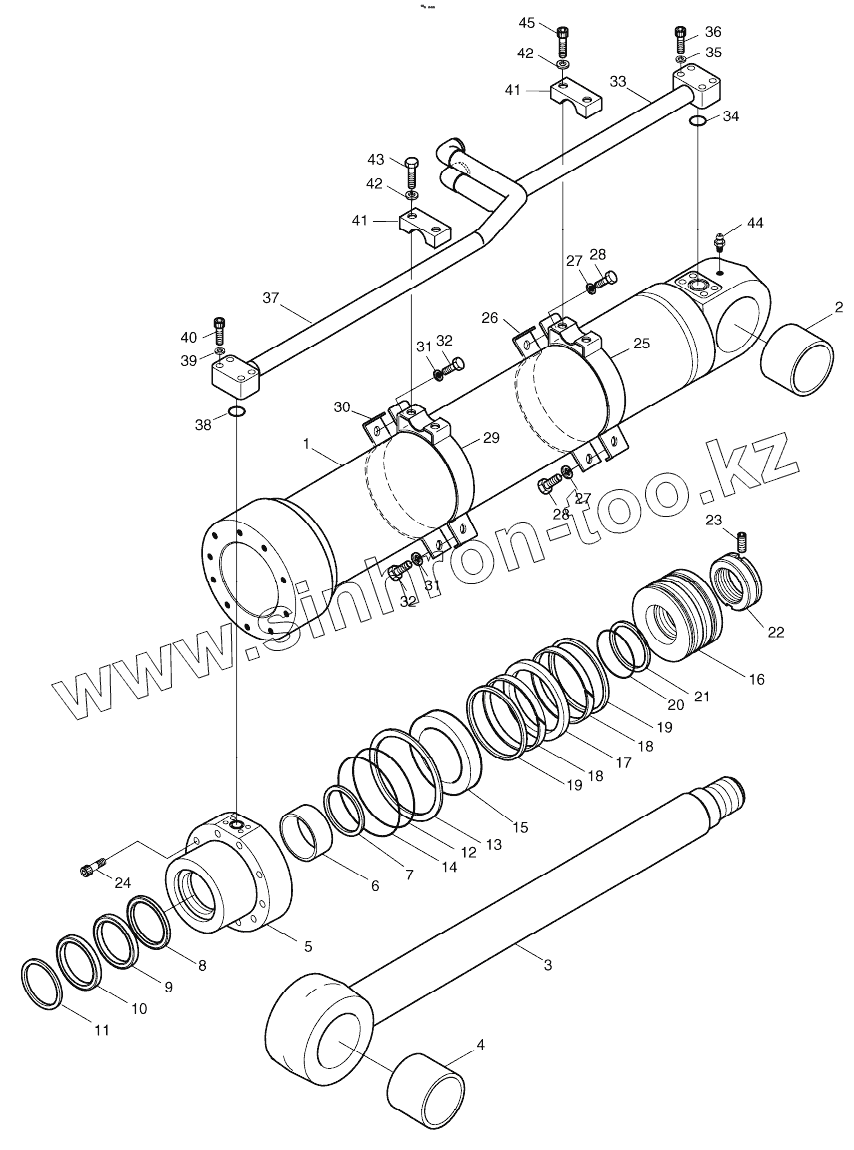

Каталог запасных частей к технике: Doosan S225LC-V. BOOM CYLINDER (R.H) - ARTI.BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
440-00095
2440-9234КТ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
440-00095 440-00095 Boom cylinder(r.h.)-arti.boom
2440-9234КТ 2440-9234КТ SEAL KIT, BOOM CYL.
1 53B625-0 Tube assy
2 00T195-0 Bush, steel
3 53B626-0 Rod assy
4 53B238-0 Bush, steel
5 53B394-2 Cover, rod
6 E8412280 Bush, du
7 00M320-0 RING;RETAINING
8 E5500280 Seal, buffer
9 E5303140 Packing, u
10 E6020280 Wiper, dust
11 00M314-0 Ring, retaining
12 E6311621 O-RING
13 53B423-0 Ring, back up
14 E6311641 O-RING
15 00C305-0 Ring, cushion
16 53B393-1 Piston
17 E5130260 Seal, slipper
18 00Z105-0 Ring, wear
19 00R097-0 Ring, slyd
20 E6311301 O-ring
21 53B422-0 Ring, back up
22 80B485-2 NUT;PISTON
23 E1330544 SCREW
24 E0502139 BOLT;SOCKET
25 53B658-0 Pipe band assy
26 03B243-0 Band, pipe
27 E3110102 WASHER;SPRING
28 E0020673 BOLT;HEX.
29 53B637-0 Pipe band assy
30 03B243-0 Band, pipe
31 E3110102 WASHER;SPRING
32 E0020673 BOLT;HEX.
33 53B627-1 Pipe assy-h
34 E6300621 O-RING
35 E3110102 WASHER;SPRING
36 E0501246 BOLT;SOCKET
37 53B629-1 Pipe assy-r
38 Е6300621 O-RING
39 Е3110102 WASHER, SPRING
40 Е0501246 BOLT, SOCKET
41 00С267-0 CLAMP, PIPE
42 Е3110102 WASHER, SPRING
43 Е0020723 BOLT, HEX.
44 Е8841022 NIPPLE, GREASE
45 Е0501216 BOLT, SOCKET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
