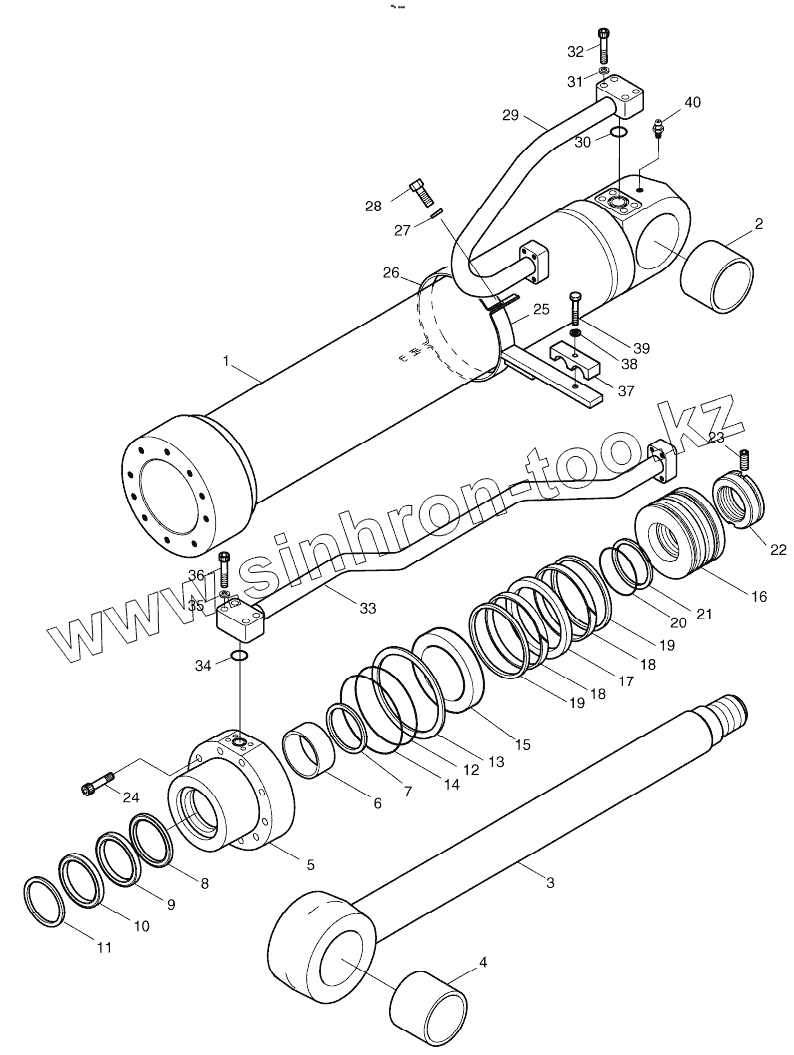

Каталог запасных частей к технике: Doosan S225LC-V. BOOM CYLINDER (L.H)

Тип техники

Марка

Модель

Схема

440-00355A

440-00355АКТ

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
440-00355A	440-00355A		CYLINDER, BOOM(L.H)
440-00355АКТ	440-00355АКТ		SEAL KIT, BOOM CYL.
1	53B846-0		TUBE ASSY
2	00T195-0		Bush, steel
3	53B704-0		Rod assy
4	00T193-0		Bush, steel
5	53B394-2		Cover, rod
6	E8412280		Bush, du
7	00M320-0		RING;RETAINING
8	E5500280		Seal, buffer
9	E5303140		Packing, u
10	E6020280		Wiper, dust
11	00M314-0		Ring, retaining
12	E6311621		O-RING
13	53B423-1		RING, BACK UP
14	E6311641		O-RING
15	00C363-0		RING, CUSHION
16	53B393-1		Piston
17	E5130260		Seal, slipper
18	00Z105-0		Ring, wear
19	00R097-0		Ring, slyd
20	E6311301		O-ring
21	53B422-0		Ring, back up
22	80B485-2		NUT;PISTON
23	E1330544		SCREW
24	E0502139		BOLT;SOCKET
25	53B847-0		PIPE BAND ASSY
26	03B243-0		Band, pipe
27	E3110102		WASHER;SPRING
28	E0020673		BOLT;HEX.
29	53B849-0		PIPE ASSY-H
30	E6300621		O-RING
31	E3110102		WASHER;SPRING
32	E0501246		BOLT;SOCKET
33	53B876-0		PIPE ASSY-R
34	E6300621		O-RING
35	E3110102		WASHER;SPRING
36	E0501246		BOLT;SOCKET
37	00C261-0		CLAMP;PIPE
38	Е3110112		WASHER, SPRING
39	Е0021023		BOLT, HEX
40	Е8841022		NIPPLE, GREASE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
