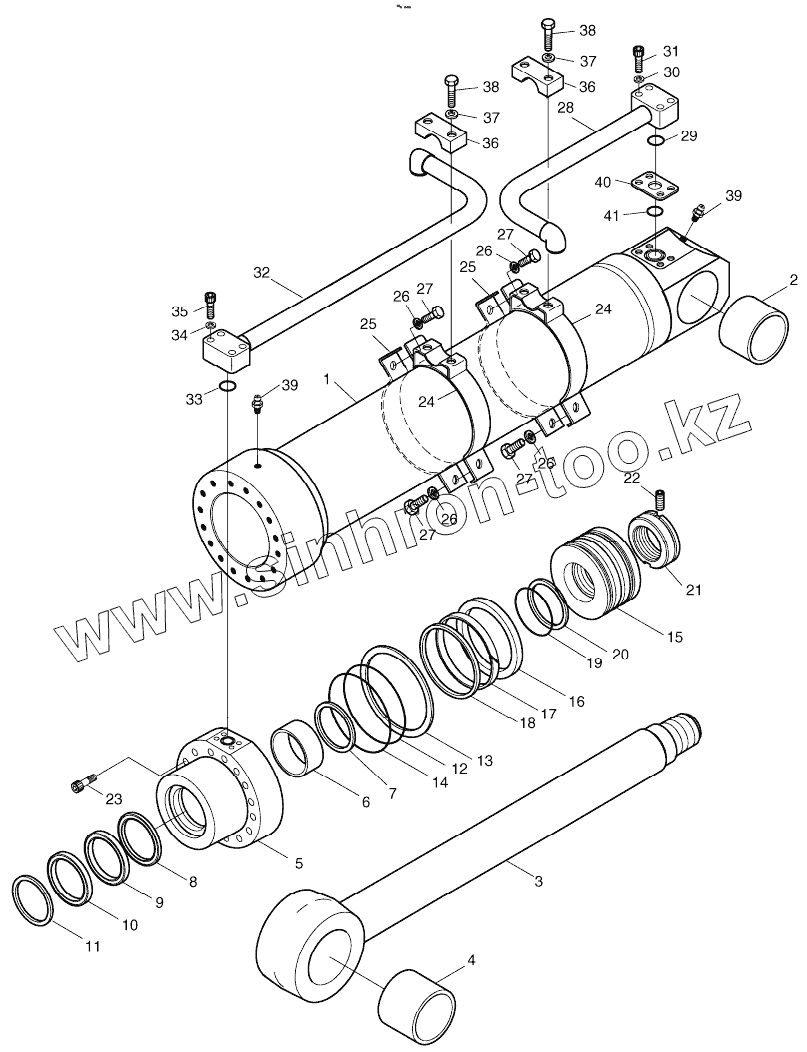

Каталог запасных частей к технике: Doosan S225LC-V. ARTI.BOOM CYLINDER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

26

26

26

27

27

27

27

28

29

30

31

32

33

34

35

36

36

37

37

38

38

39

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
440-00454	440-00454		ARTIBOOM CYLINDER
1	1.441-00143		TUBE ASS'Y
2	1.110-00130		BUSH;STEEL
3	1.444-00003		ROD ASSY
4	1.110-00115		BUSH;STEEL
5	1.442-00002		COVER;ROD
6	110-00121		BUSH;DU
7	115-00108		RING;RETAINING
8	180-00324		SEAL;BUFFER
9	115-00114		PACKING;U
10	115-00115		WIPER;DUST
11	115-00109		RING;RETAINING
12	S8011901		O-RING
13	1.180-00300		RING;BACK UP
14	S8012001		O-RING
15	1.409-00230		PISTON
16	1.180-00556		SEAL;SLIPPER
17	1.180-00629		RING;WEAR
18	1.180-00364		RING;SLYD
19	S8011051-90		O-RING
20	1.180-00630		RING;BACK UP
21	1.121-00070		NUT;PISTON
22	1.120-00219		SCREW
23	S2224971		BOLT;SOCKET
24	1.124-00017		PIPE BAND ASS'Y
25	1.124-00018		BAND;PIPE
26	S5100603		WASHER;SPRING
27	S0558153		BOLT M10X1.5X30
28	1.140-00151		PIPE ASSY-H
29	S8000281		O-RING
30	S5100603		WASHER;SPRING
31	S2212961		Bolt, hex. Socket
32	1.140-00230		PIPE ASSY-R
33	S8000281		O-RING
34	S5100603		WASHER;SPRING
35	S2212761		BOLT;SOCKET
36	124-00059		CLAMP;PIPE
37	S5100603		WASHER;SPRING
38	S2212461		BOLT;HEX
39	S6710032		NIPPLE;GREASE
40	114-00292		SPACER
41	S8000281		O-RING
99	440-00184КТ		SEAL KIT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
