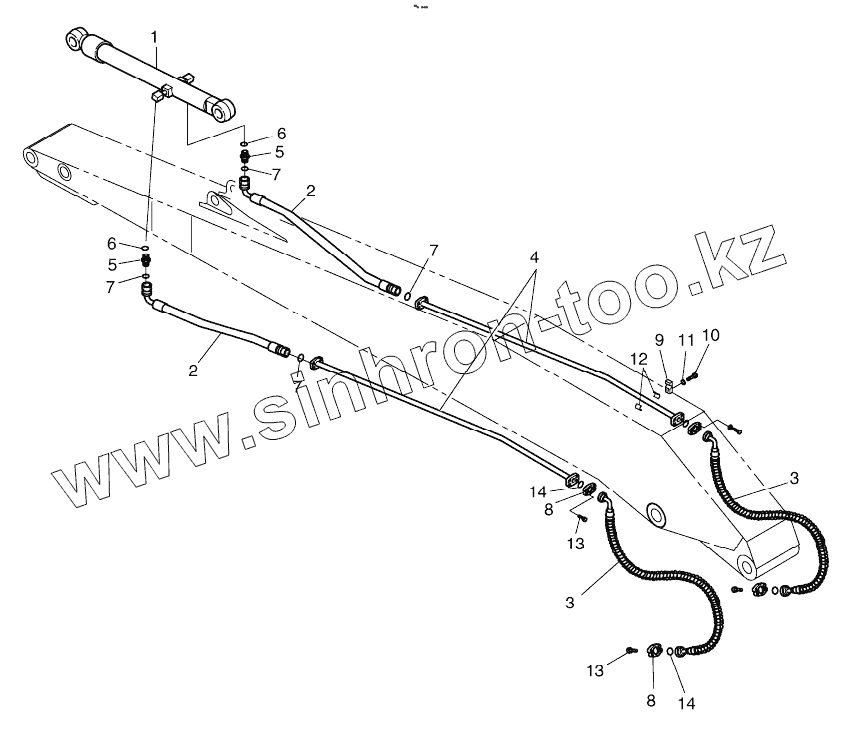

Каталог запасных частей к технике: Doosan S225LC-V. ARM PIPING - ARM 6.2m

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
5
6
6
7
7
7
7
8
8
9
10
11
12
13
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали
2400-2048 2400-2048 ARM PIPING-6.2m
1 2440-9233B Cylinder, bucket
1 440-00398 CYLINDER;BUCKET
2 2184-1197D5 Hose
3 2184-1100D160 HOSE
4 2140-1573 PIPE
5 2181-2627D1 ADAPTER
6 S8000231 O-RING
7 S8030121 O-RING
8 2181-9079 FLANGE
9 2124-1601A Clamp, pipe
10 S0560853 BOLT M12X1.75X55
11 S5102703 WASHER;SPRING M10
12 2161-2250A RUBBER
13 S2212366 BOLT M10X1.5X35
14 2180-1026D2 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
