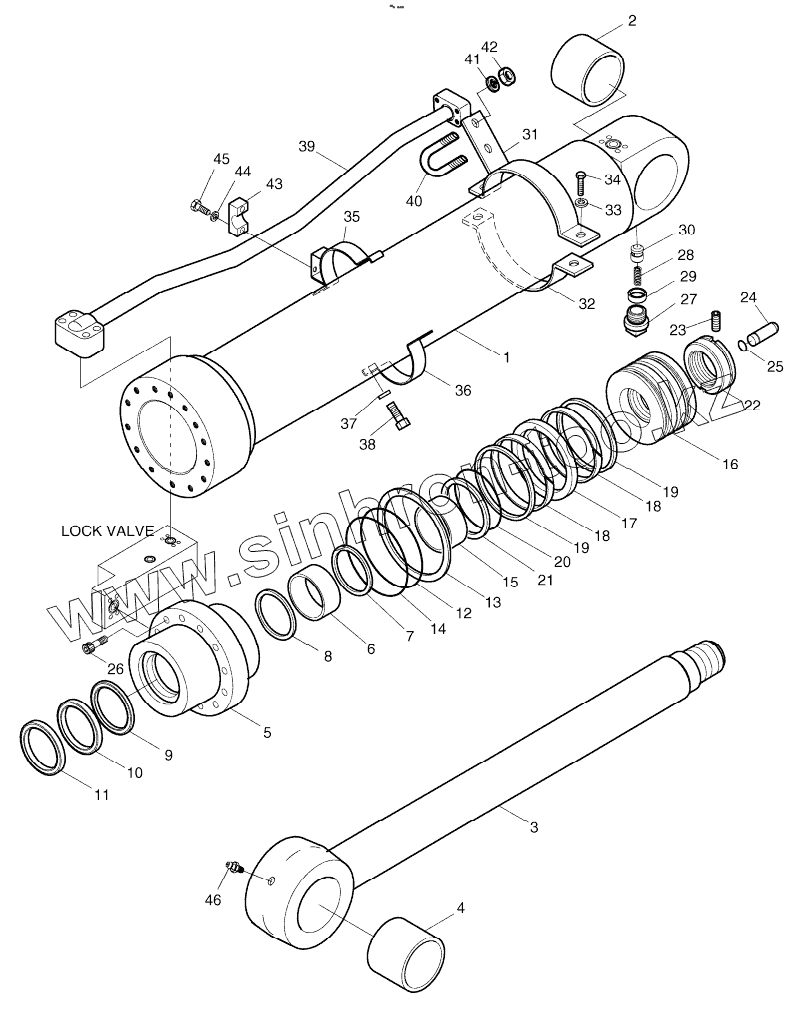

Каталог запасных частей к технике: Doosan S225LC-V. ARM CYLINDER - LOCK VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2440-6493C
2440-9236КТ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
2440-6493C 2440-6493C Cylinder, arm
2440-9236КТ 2440-9236КТ SEAL KIT, ARM CYL.
1 53A531-1 Tube assy
2 00T194-0 Bush, steel
3 53A292-2 Rod assy
4 00T194-0 Bush, steel
5 53A295-1 Cover, rod
6 E8412282 Bush, du
7 00M314-0 Ring, retaining
8 E5500310 Seal, buffer
9 E5303260 Packing, u
10 E6020310 Wiper, dust
11 00M316-0 Ring, retaining
12 E6311701 O-ring
13 53A379-0 Ring, back up
14 E6311741 O-ring
15 00C307-0 Ring, cushion
16 53A304-0 Piston
17 E5130310 Seal, slipper
18 00Z108-0 Ring, wear
19 00R725-0 Ring, slyd
20 E6311421 O-ring
21 53B315-0 Ring, back up
22 80A478-2 Nut, piston
23 E1330544 SCREW
24 03A713-0 PLUNGER;CUSHION
25 03A714-0 RING;STOP
26 E0502149 BOLT;SOCKET
27 03A260-0 Valve, check
28 03A729-0 SPRING
29 03A728-0 SUPPORT;SPRING
30 E1500030 PLUG;HEX.
31 53A551-0 Pipe band assy-a
32 00P373-0 Band, pipe
33 E3110102 WASHER;SPRING
34 E0020683 BOLT;HEX.
35 53A563-0 Pipe band assy-b
36 00P373-0 Band, pipe
37 E3110102 WASHER;SPRING
38 Е0020683 BOLT, HEX.
39 53А411-1 PIPE ASSY-R
40 03А534-0 U-BOLT
41 Е3110102 WASHER, SPRING
42 Е2022033 NUT, HEX
43 00С270-0 CLAMP, PIPE
44 Е3110102 WASHER, SPRING
45 Е0020733 BOLT
46 Е8841022 NIPPLE, GREASE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
