Каталог запасных частей к технике: Doosan S225LC-V. AIR CONDITIONER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

16A

16B

16C

17

17A

17B

17C

18

19

20

21

22

23

24

24

25

25

26

26A

27

27A

28

29

30

31

32

33

34

42

44

45

46

47

48

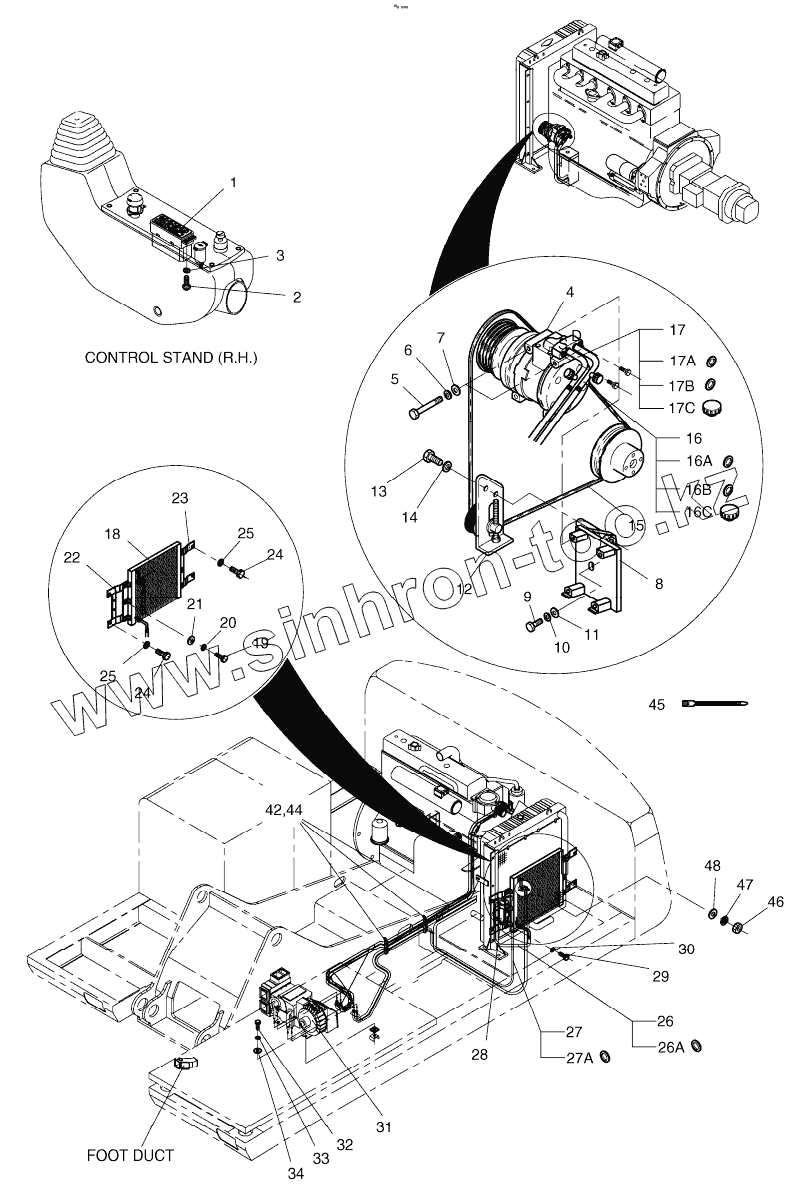

Позиция на иллюстрации	Заводской номер детали		Название детали
920-00083A	920-00083A		COOLER & HEATER PIPING
1	543-00049		PANEL;AIRCON CONTROL
2	S3450583		SCREW M4X0.7X12
3	S5000113		WASHER;PLAIN M4
4	2208-6013B		COMPRESSOR
5	S0557153		BOLT M8X1.25X90
6	S5102503		WASHER;SPRING
7	S5010513		WASHER;PLAIN M8
8	2197-1798B		BRACKET;COMPRESSOR
8	2197-1798C		Bracket, compressor
9	S0712153		BOLT M10X1.25X28
10	S5102603		WASHER;SPRING M10
11	S5010613		WASHER;PLAIN
12	2107-6006		PULLEY ASS'Y;IDLE 4PK
13	S0759853		BOLT M10X1.25X115
14	S5102603		WASHER;SPRING M10
15	2106-1019D10		V-BELT;COMPRESSOR
16	185-00344A		HOSE, DISCHARGE L2500
16A	2180-6089		O-RING(COMP)
16B	2180-6088		O-ring
16C	1.161-00018		CAP;CHECK PORT(H)
17	2185-1703B		HOSE;SUCTION 2795L
17A	2180-6086		O-RING(COMP)
17B	2180-6087		O-RING(EVA)
17C	1.161-00019		CAP;CHECK PORT(L)
18	2520-6007C		CONDENSER ASSY
19	S0555953		BOLT M8X1.25X30
20	S5102503		WASHER;SPRING
21	S5010513		WASHER;PLAIN M8
22	195-01904		BRACKET, CONDENSER(L.H)
23	195-01905		BRACKET, CONDENSER(R.H)
24	S0508853		BOLT M8X1.25X20
25	S5102503		WASHER;SPRING
26	2185-1736D2		HOSE, LIQUID(1) L530
26A	2180-6090		O-RING
27	2185-1698D4		HOSE, LIQUID(2) L2650
27A	2180-6090		O-RING
28	2204-6039A		RECEIVER DRIER
29	S0508653		BOLT M8X1.25X16
30	S5102503		WASHER;SPRING
31	920-00020В		UNIT, AIRCON
32	S0509053		BOLT M8X1.25X25
33	S5102503		WASHER;SPRING
34	2114-1058D29		WASHER
42	124-00208D7		CLIP;BAND
44	120-00276		BOLT M8X1.25X12
45	2124-1622D3		CLIP;BAND (280L)
46	S4012333		NUT M6X1.0
47	S5102303		WASHER;SPRING M6
48	S5010313		WASHER;PLAIN

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
