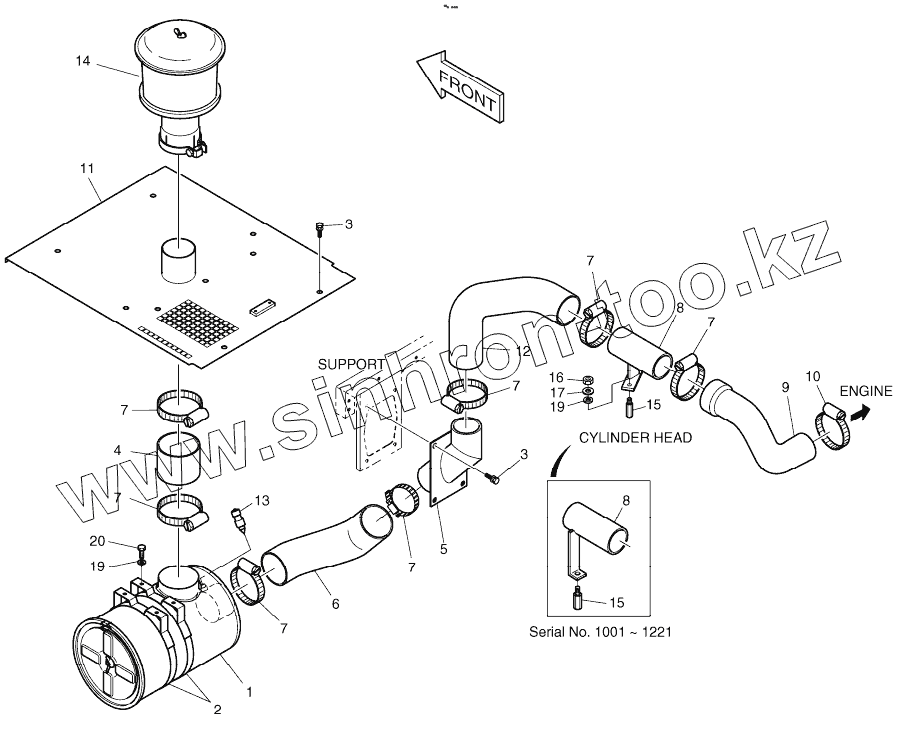

Каталог запасных частей к технике: Doosan S225LC-V. AIR CLEANER ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
204-00049B
204-00049B
204-00049B
204-00049B
204-00049B
204-00049B
204-00049B
1
2
3
3
4
5
6
7
7
7
7
7
7
7
8
8
8
8
8
8
9
10
11
11
12
13
14
15
15
15
15
15
15
16
16
17
17
19
19
19
19
19
19
20
Позиция на иллюстрации Заводской номер детали Название детали
204-00049B 204-00049B AIR CLEANER ASSY
1 2204-9039A AIR CLEANER
2 2124-1593A BAND;AIR CLEANER
3 2120-2196D9 BOLT;SET M12X1.75X25
4 2185-1724 Hose, air
5 193-00682B PIPE, AIR
6 185-00284 HOSE, AIR
7 S8510118 CLAMP;HOSE
8 193-00697A PIPE, AIR
8 193-00813 PIPE, AIR
9 2185-1671A Hose, air
10 S8510092 CLAMP;HOSE
11 621-01893C COVER
11 621-01893B COVER
12 185-00307 HOSE, AIR
13 170-00004 INDICATOR
14 2204-9014A CLEANER, PRE
15 2120-2165 BOLT
15 2120-2165 BOLT
16 S4012633 NUT M10X1.5
16 S4012633 NUT M10X1.5
17 S5102603 WASHER;SPRING M10
17 S5102603 WASHER;SPRING M10
19 S5010613 WASHER;PLAIN
19 S5010613 WASHER;PLAIN
20 S0512053 BOLT M10X1.5X25
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
