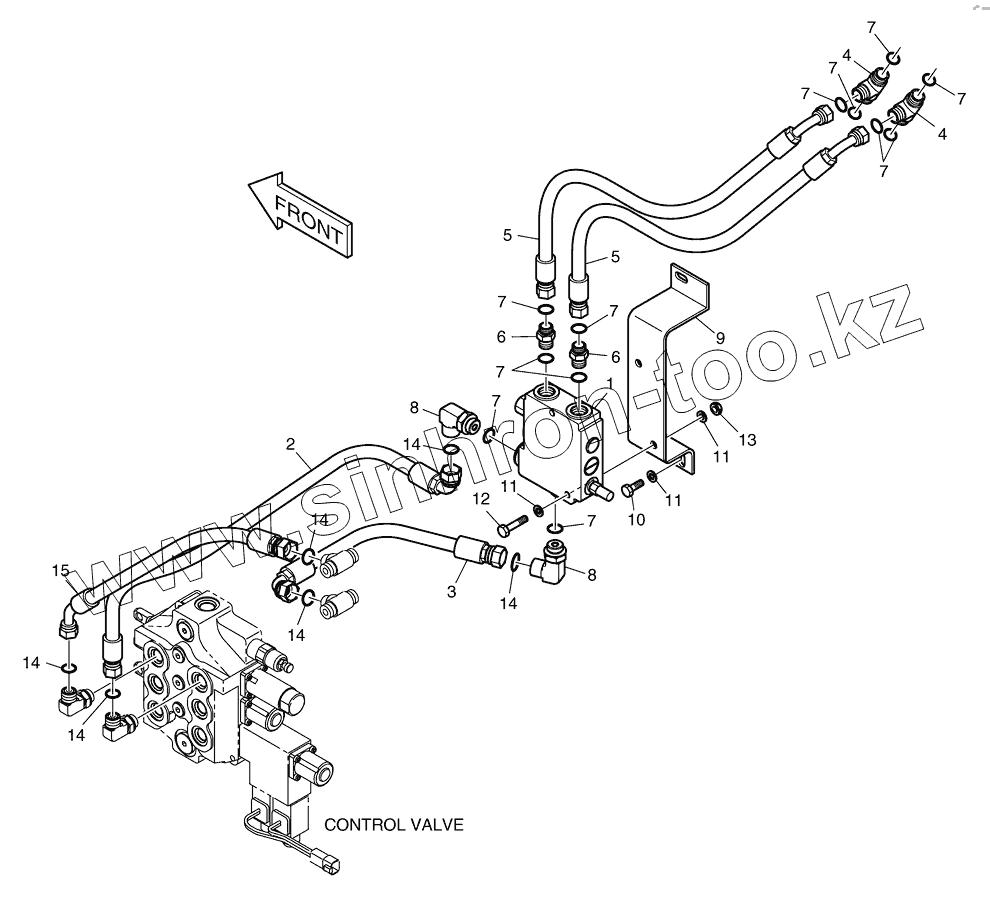

Каталог запасных частей к технике: Doosan Мини-погрузчик 470 Plus. 6200 Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
10
11
11
11
12
13
14
14
14
14
14
14
15
2
3
4
4
5
5
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1022551 VALVE;SELF LEVEL
1 K1022551A VALVE;SELF LEVEL
10 S0508863 BOLT
11 K1023146 WASHER;HARDENED
12 S0509963 BOLT
13 K1023115 NUT;LOCK
14 S8030101 O-RING
15 DS2012045 HOSE
2 DS2013334 HOSE
3 DS2013335 HOSE
4 K1020086 TEE
5 DS2012138 HOSE
6 K1022479 ADAPTER
7 S8030081 O-RING
8 K1023058 ELBOW
8 K1023065 ELBOW
9 K1020939 BRACKET
K1023390A K1023390A SELF LEVEL PIPING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
