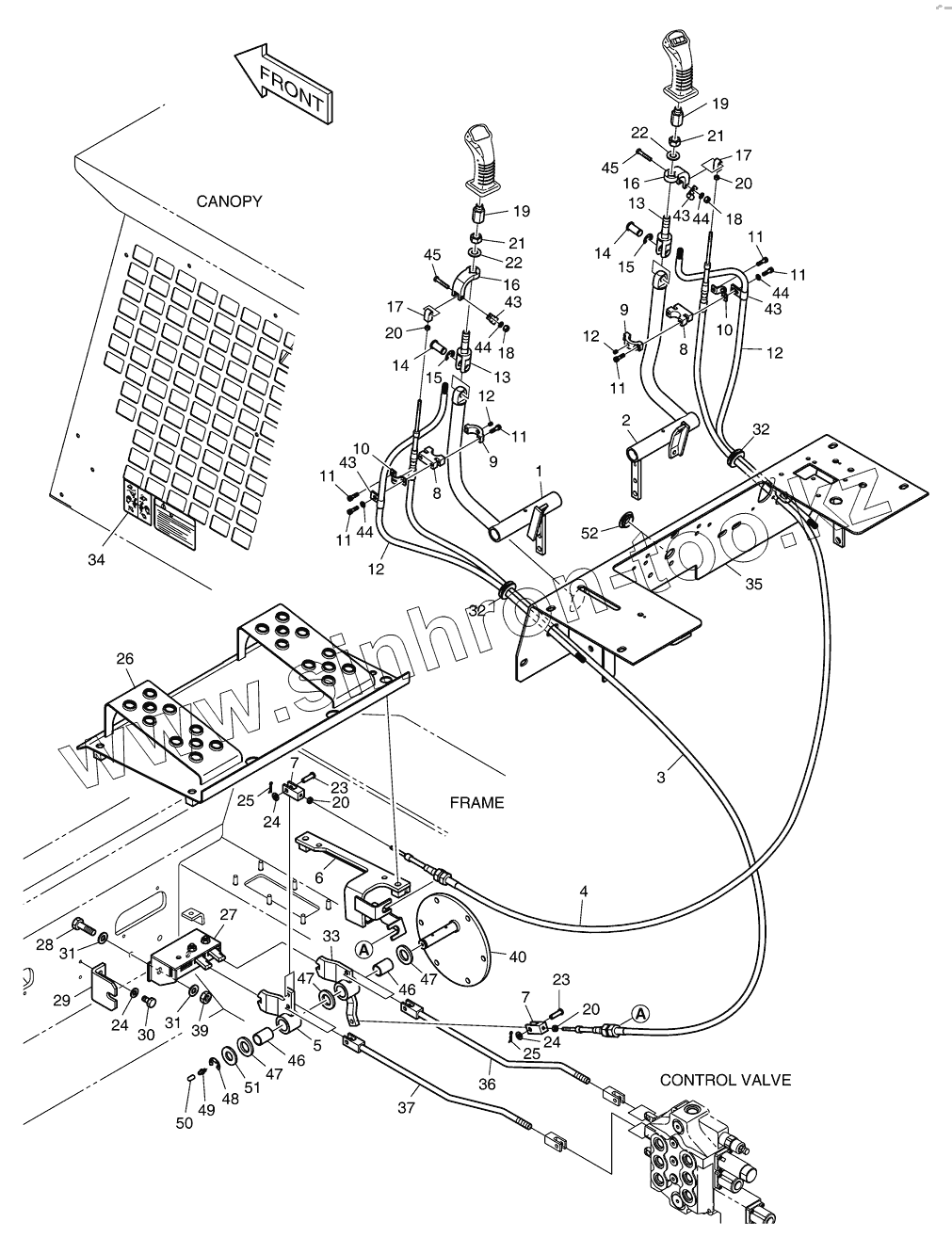

Каталог запасных частей к технике: Doosan Мини-погрузчик 470 Plus. 6180 Управление

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
10
11
11
11
11
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
2
20
20
20
20
21
21
22
22
23
23
24
24
24
25
25
26
27
28
29
3
30
31
31
32
32
33
34
35
36
37
39
4
40
43
43
43
43
44
44
44
44
45
45
46
46
47
47
48
49
5
50
51
52
6
7
7
8
8
9
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1021020 LEVER(L.H)
10 K1023036 CLAMP
11 S2204861 BOLT;SOCKET M6X60
12 K1021010 TUBE;CORRUGATE
13 K1021021 YOKE
14 K1021022 PIN
15 S6500140 RING RETAINING
16 K1020184 YOKE
17 K1020178 YOKE
18 K1023117 NUT;LOCK
19 K1021232 SPACER
2 K1021019 LEVER(R.H)
20 S4016333 NUT
21 S4030833 NUT
22 S5010813 WASHER;PLAIN
23 S5760232 PIN;CLEVIS
24 K1023146 WASHER;HARDENED
25 S180333H PIN
26 K1021241 PLATE;FLOOR
27 K1019982 LOCK;PEDAL
28 S0512263 BOLT M10X1.5X30
29 K1019996 BRACKET
3 K1020173 CABLE
30 S0508663 BOLT
31 K1023136 WASHER;HARDENED
32 S994012H GROMMET
33 K1023495 LINK
34 K1020227 FILM(HANDLE OPERATING)
35 K1021629 PLATE;UPPER
36 K1023500 ROD
37 K1023501 ROD
39 S4016643 NUT
4 K1020174 CABLE
40 K1023508 COVER
43 K1022974 CLIP
44 S5010313 WASHER;PLAIN
45 S0553363 BOLT
46 K1019773 BUSHING
47 K1019765 SPACER
48 K1019736 RING;RETAINING
49 K1019735 NIPPLE;GREASE
5 K1023489 LINK
50 K1019808 CAP;GREASE NIPPLE
51 DS0401113 WASHER
52 A211878 PLUG
6 K1023504 BRACKET
7 K1020175 YOKE
8 K1020176 BLOCK
9 K1020177 BLOCK
620201-15639 620201-15639 CONTROL,HAND
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
