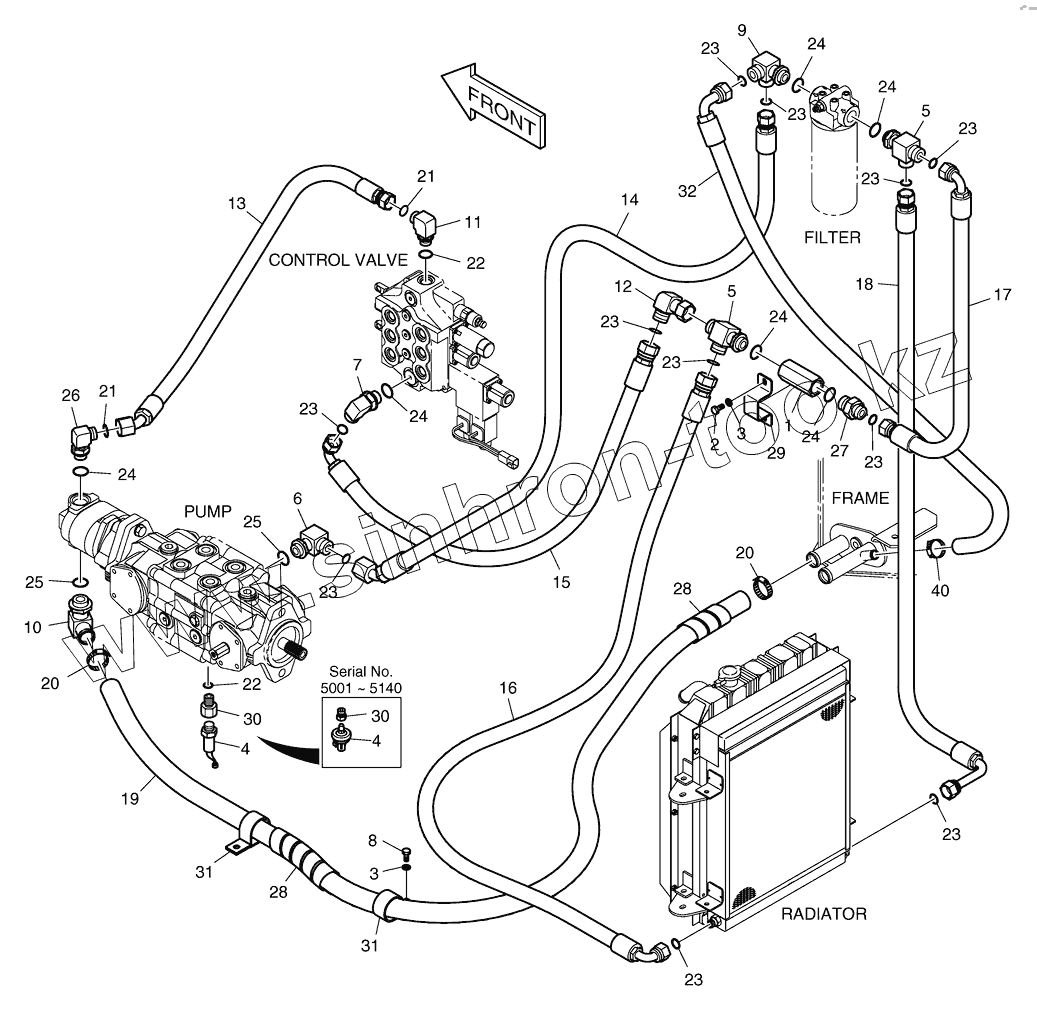

Каталог запасных частей к технике: Doosan Мини-погрузчик 470 Plus. 3130 Трубопроводы маслоохладителя
1
10
11
12
13
14
15
16
17
18
19
2
20
20
21
21
22
22
23
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
25
25
26
27
28
28
29
3
3
30
30
30
30
31
31
32
4
4
4
4
40
5
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1022640 | VALVE;CHECK | |
| 10 | K1023075 | ELBOW | |
| 11 | DS2472001 | ELBOW | |
| 12 | K1023070 | ELBOW | |
| 13 | DS2012147 | HOSE | |
| 14 | DS2012106 | HOSE | |
| 15 | DS2013823 | HOSE | |
| 16 | DS2013123 | HOSE | |
| 17 | DS2013157 | HOSE | |
| 18 | DS2013475 | HOSE | |
| 19 | K1023094 | HOSE;BULK (L=395CM) | |
| 2 | S0508863 | BOLT | |
| 20 | S8450035 | CLAMP;HOSE | |
| 21 | S8030101 | O-RING | |
| 22 | S8040101 | O-RING | |
| 23 | S8030121 | O-RING | |
| 24 | S8040121 | O-RING | |
| 25 | S8040161 | O-RING | |
| 26 | K1022470 | ELBOW | |
| 27 | K1022545 | ADAPTER | |
| 28 | K1022550 | PROTECTOR;HOSE (L=110CM) | |
| 29 | K1019823 | CLAMP | |
| 3 | K1023146 | WASHER;HARDENED | |
| 30 | DS2242026 | ADAPTER | |
| 30 | K1021844 | PLUG | |
| 31 | K1023054 | CLIP | |
| 32 | DS2028009 | HOSE | |
| 4 | K1022540 | SWITCH;PRESSURE | |
| 4 | K1039428 | SWITCH;PRESSURE | |
| 40 | S8450023 | CLAMP | |
| 5 | K1023087 | TEE | |
| 6 | K1023063 | ELBOW | |
| 7 | K1023073 | ELBOW | |
| 8 | S0508663 | BOLT | |
| 9 | K1022549 | TEE | |
| K1021558A | K1021558A | HYD PIPING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
