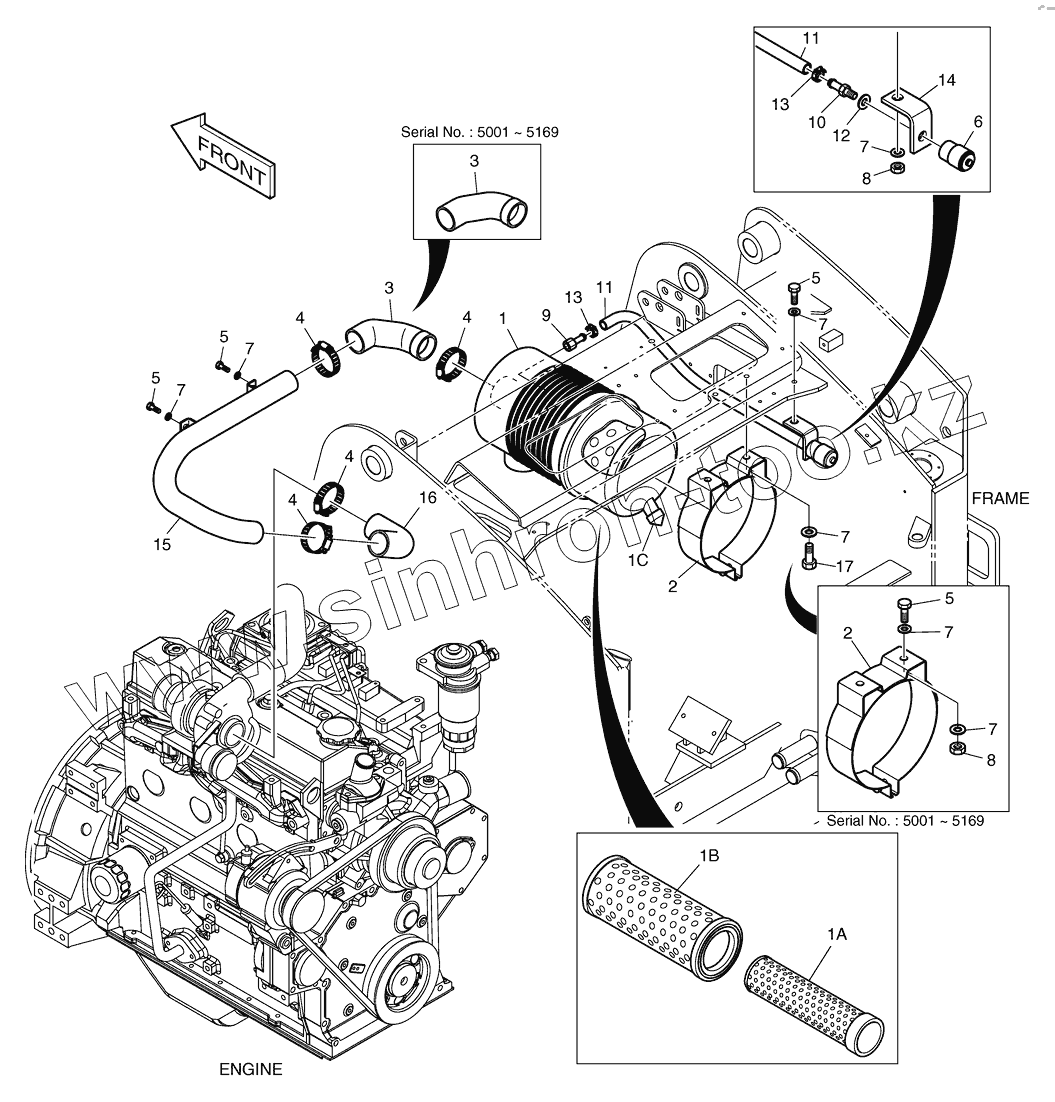

Каталог запасных частей к технике: Doosan Мини-погрузчик 470 Plus. 2150 Воздухоочиститель
1
10
11
11
12
13
13
14
15
16
17
1A
1B
1C
2
2
3
3
3
3
4
4
4
4
5
5
5
5
5
5
5
5
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 204-00030 | CLEANER;AIR | |
| 10 | K1022324 | ADAPTER | |
| 11 | K1022325 | HOSE;BULK (L=40CM) | |
| 12 | K1023150 | WASHER;HARDENED | |
| 13 | S8450006 | CLAMP;HOSE | |
| 14 | K1020764 | PLATE | |
| 15 | K1021624 | TUBE | |
| 16 | K1021623 | HOSE;AIR CLEANER INLET | |
| 17 | S0508466 | BOLT | |
| 1A | 474-00025 | ELEMENT;INNER | |
| 1B | 474-00024 | ELEMENT;OUTER | |
| 1C | K1019101 | VALVE;VACUATOR | |
| 2 | K1019099 | CLAMP | |
| 3 | K1021622 | HOSE;AIR CLEANER INLET | |
| 3 | K1033945 | HOSE;AIR CLEANER INLET | |
| 4 | S8450066 | CLAMP;HOSE | |
| 5 | S0509063 | BOLT | |
| 5 | S0509063 | BOLT | |
| 6 | K1019645 | INDICATOR;DUST | |
| 7 | K1023146 | WASHER;HARDENED | |
| 7 | K1023146 | WASHER;HARDENED | |
| 8 | S4016533 | NUT | |
| 8 | S4016533 | NUT | |
| 9 | K1022331 | REDUCER | |
| 400414-00067 | 400414-00067 | CLEANER ASSY,AIR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
