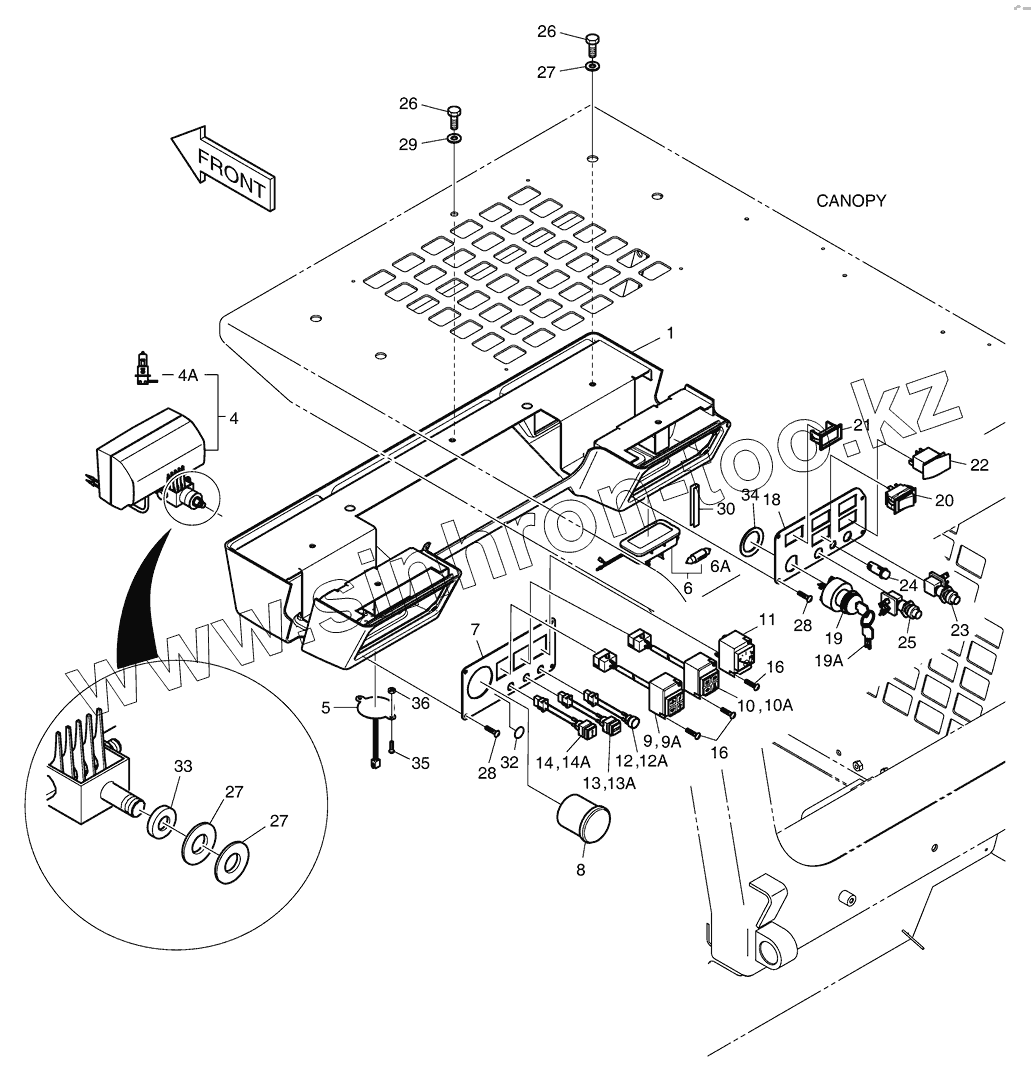

Каталог запасных частей к технике: Doosan Мини-погрузчик 470 Plus. 1350 Электрооборудование
1
10
10A
11
12
12A
13
13A
14
14A
16
16
18
19
19A
20
21
22
23
24
25
26
26
27
27
27
28
28
29
30
32
33
34
35
36
4
4A
5
6
6A
7
8
9
9A
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1020919 | COVER | |
| 10 | K1022998 | LAMP;WARNING | |
| 10A | K1019111 | BULB | |
| 11 | K1023040 | GAUGE;FUEL | |
| 12 | K1022896 | LAMP;PARKING | |
| 12A | K1022897 | LAMP;PILOT(PARKING) | |
| 13 | K1022999 | LAMP;PILOT(STOP) | |
| 13A | K1022899 | LAMP;PILOT(STOP) | |
| 14 | K1023000 | LAMP;PILOT | |
| 14A | K1022900 | LAMP;PILOT | |
| 16 | S3450583 | SCREW M4X0.7X12 | |
| 18 | K1020567 | PANEL (R.H) | |
| 19 | K1019659 | SWITCH;STARTER | |
| 19A | K1019104 | KEY;STARTER | |
| 20 | K1019048 | SWITCH | |
| 21 | K1019047 | PLUG | |
| 22 | K1020089 | SWITCH;ROCKER | |
| 23 | K1020091 | SWITCH | |
| 24 | K1020092 | INDICATOR;LAMP | |
| 25 | K1020090 | SWITCH | |
| 26 | S0509063 | BOLT | |
| 27 | K1023144 | WASHER | |
| 28 | S3450583 | SCREW M4X0.7X12 | |
| 29 | K1023146 | WASHER;HARDENED | |
| 30 | K1019747 | STRIP;BULK | |
| 32 | K1029438 | FILM | |
| 33 | K1023159 | WASHER;HARDENED | |
| 34 | K1029120 | SHIM | |
| 35 | S3450353 | SCREW M3X0.5X12 | |
| 36 | S4012003 | NUT | |
| 4 | K1022967 | LAMP | |
| 4A | 2515-1016D2 | BULB | |
| 5 | K1022920 | BUZZER;PILOT | |
| 6 | K1023001 | LAMP;ROOM | |
| 6A | 2515-1021D6 | BULB | |
| 7 | K1020568 | PANEL | |
| 8 | K1019658 | METER;HOUR | |
| 9 | K1019110 | LAMP;WARNING | |
| 9A | K1019111 | BULB | |
| 300605-00021 | 300605-00021 | INSTRUMENT ASSY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
